Charakterystyka:

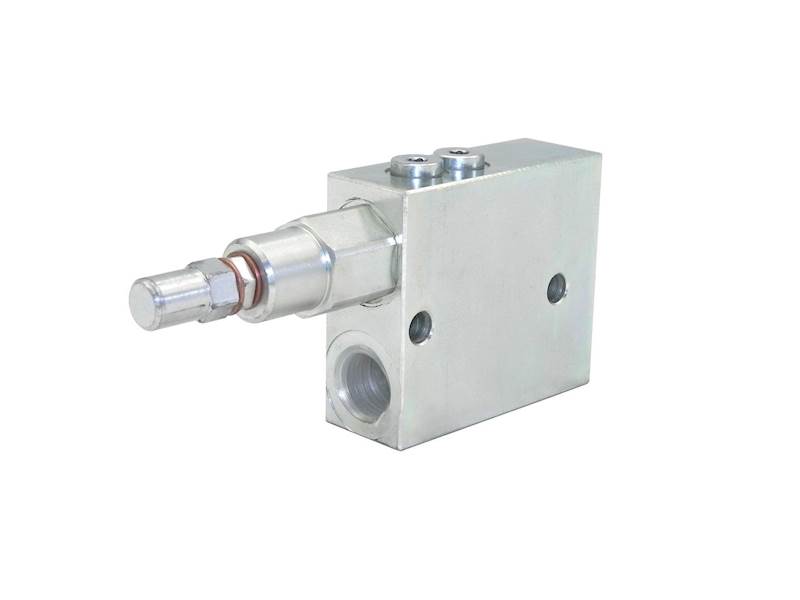

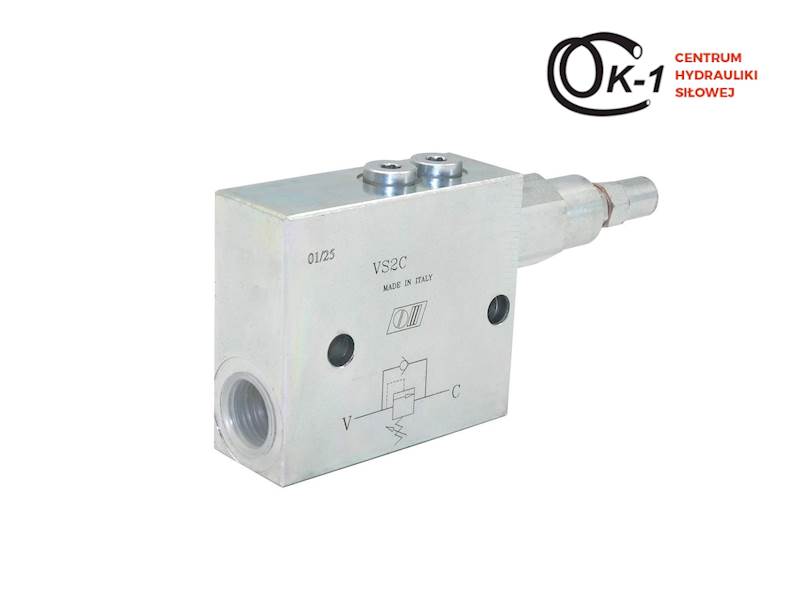

Zawór sekwencyjny VS2C ustalający kolejność pracy siłowników BSP 1/2''

Zastosowanie:

Zawór może posłużyć do sterowania pracą dwóch siłowników hydraulicznych zasilanych z jednego źródła np. jednej sekcji w rozdzielaczu. Zawór pomaga ustalić kolejność pracy tych siłowników niezależnie od ich wielkości i obciążenia. Drugi siłownik zaczyna się wysuwać dopiero po całkowitym wysunięciu pierwszego lub jeśli pierwszy w trakcie wysuwu napotka opór, który spowoduje wzrost i przekroczenie ustawionego ciśnienia.

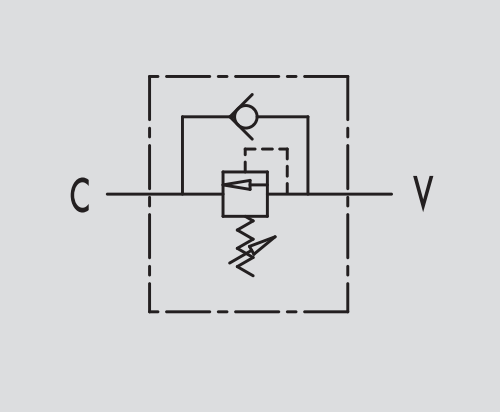

Zasada działania:

Zawór steruje kierunkiem strumienia oleju między dwoma niezależnymi liniami hydraulicznymi. Zawór kieruje strumień do linii pierwszej do momentu przekroczenia ustawionego ciśnienia. Po przekroczeniu ciśnienia zawór przełącza strumień na linię drugą.

Podłączenie:

Przyłącz V do linii zasilającej pierwszy odbiornik. Przyłącz C do odbiornika, który ma zacząć pracować w drugiej kolejności.

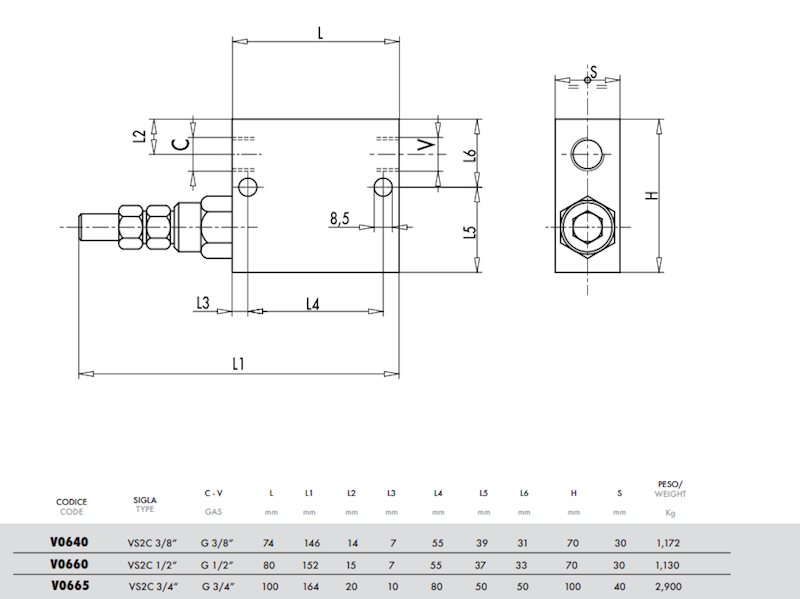

Dane techniczne:

Maksymalny przepływ: 70 l/min

Ilość otworów hydraulicznych w korpusie: 2

Gwinty zewnętrzne w korpusie: BSP 1/2"

Materiał korpusu: stal galwanizowana

Waga: 1,2 kg

Zakres ciśnień:

Zakres regulacji ciśnień na zaworze: 10-180bar

Fabryczne ustawienie zaworu: 90bar

Regulacja zaworu: 30bar na pełen obrót
