Charakterystyka:

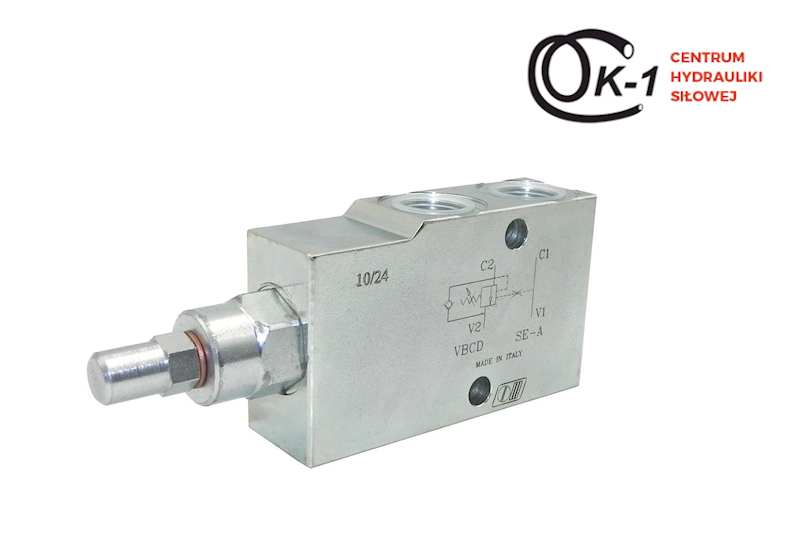

Zawór przeciążeniowo blokujący jednostronny VBCD SE-A BSP 1/2 60L 350bar

Zastosowanie:

Zawór "overcenter" jest swoistym połączeniem typowego zamka do siłownika (VBPSE) z zaworem przelewowym (VMP). Służy do blokowania ruchu tłoczyska siłownika w jednym kierunku. Ruch siłownika w przeciwnym kierunku nie jest zabezpieczony. Zapewnia stabilizację pozycji tłoczyska w momencie gdy nie sterujemy rozdzielaczem a na siłownik działają duże siły.

Blokada zaworu przestaje działać w momencie gdy zaczniemy sterować rozdzielaczem hydraulicznym lub gdy działające na siłownik siły będą zbyt duże i co za tym idzie zostanie przekroczone ciśnienie ustawione na zaworze.

Zawór może być wykorzystany jako hamulec i blokada obrotów silnika hydraulicznego. W momencie gdy przestajemy sterować silnikiem, zawór bez narażenia silnika i rozdzielacza na uszkodzenia stopniowo wyhamuje silnik a następnie zabezpieczy go przed swobodnym obracaniem. Zawór jest w stanie wyhamować i zabezpieczyć tylko jeden kierunek obrotów.

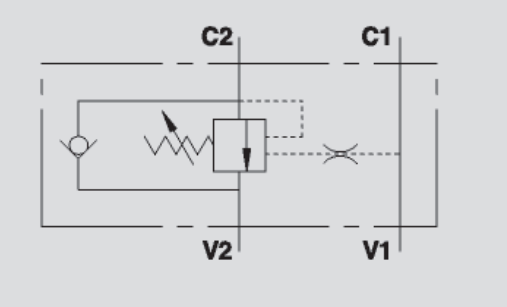

Podłączenie:

Podłącz V1 i V2 do linii zasilających np. sekcji w rozdzielaczu hydraulicznym.

Podłącz C1 i C2 do odbiornika np. siłownika dwustronnego działania.

Przepływ z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie.

Przepływ z V2 do C2 otwiera się gdy na V1 lub V2 działa ciśnienie.

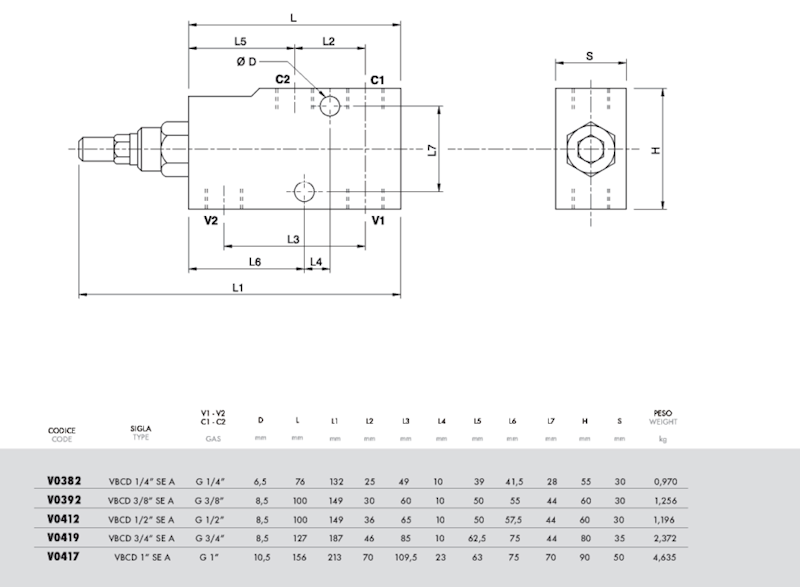

Dane techniczne:

Maksymalny przepływ: 60L/min

Ilość otworów hydraulicznych w korpusie: 4

Gwinty wewnętrzne w korpusie: BSP 1/2''

Materiał: stal galwanizowana

Standardowe ustawienie zaworów przelewowych: 320bar
