Charakterystyka:

Zawór odcinająco-zwrotny do siłownika HBKH M18x1.5 12L

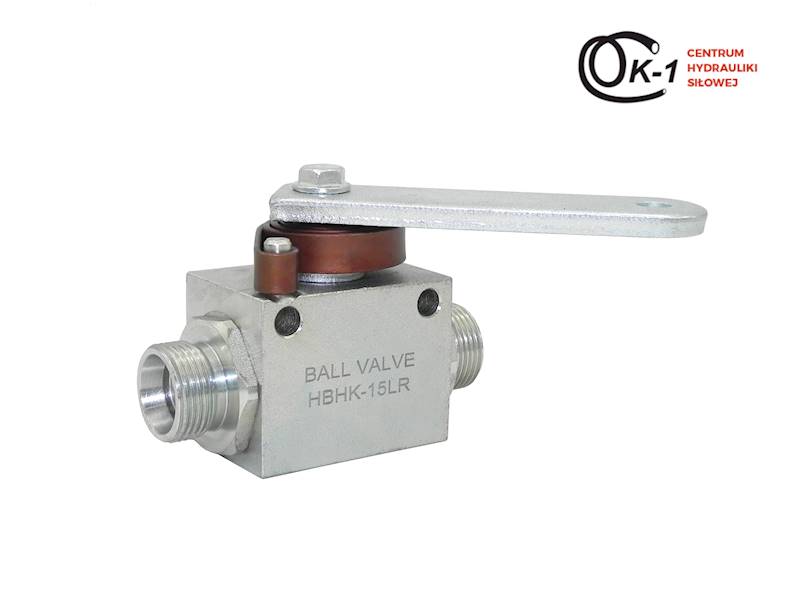

Zdjęcie poglądowe.

Zastosowanie:

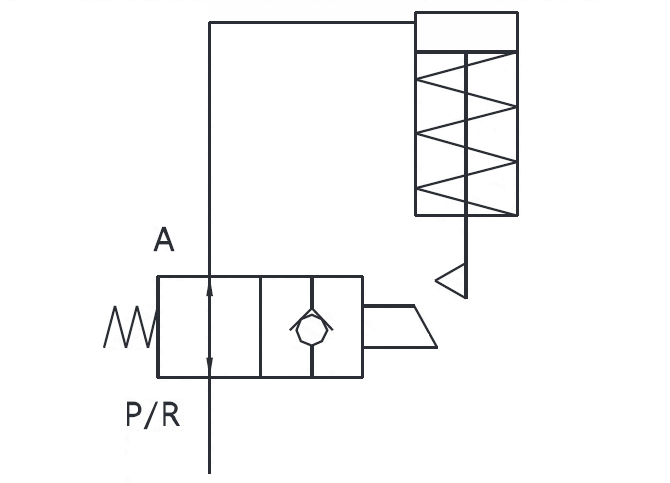

Zawór hydrauliczny odcinający przepływ oleju do siłownika wywrotu, ogranicza w sposób mechaniczny skrajne położenie skrzyni ładunkowej. W pozycji spoczynkowej zawór jest otwarty, przesunięcie dźwigni przy pomocy linki powoduje zamknięcie przepływu oleju. Zawór zostaje ponownie odblokowany gdy dopływ oleju z pompy zostanie wyłączony a ciśnienie w przewodzie między siłownikiem i zaworem wzrośnie powyżej 5 bar. Zawór przystosowany jest do różnego rodzaju maszyn rolniczych i przemysłowych oraz innych urządzeń sterowanych hydraulicznie.

Podłączenie:

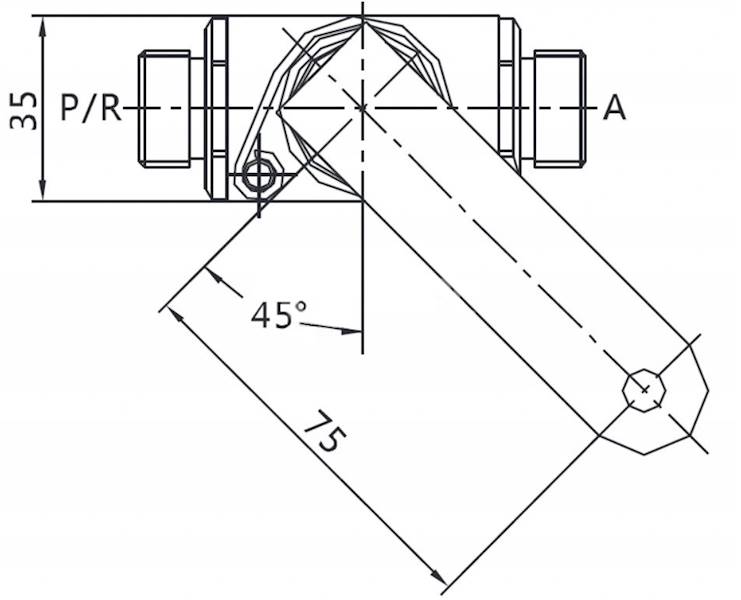

Przyłącz P/R do linii zasilającej oraz A do siłownika wywrotu.

Dane techniczne:

Maksymalny przepływ: 50L/min

Ilość otworów hydraulicznych: 2

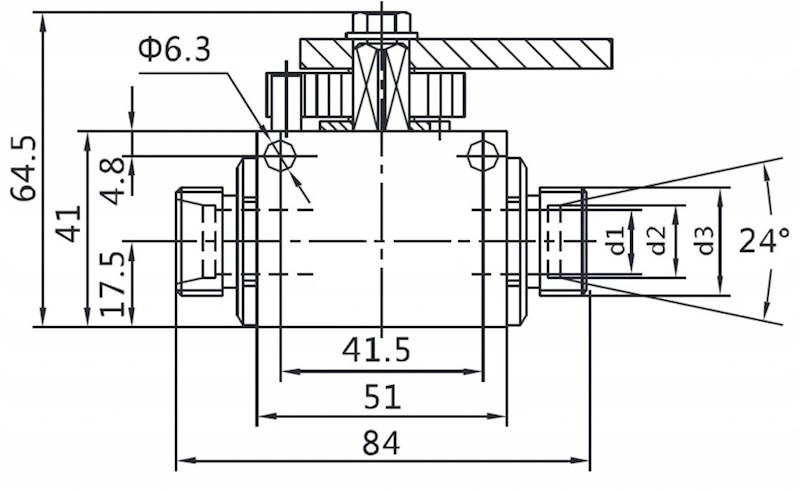

Gwinty zewnętrzne na korpusie: M18x1,5

Materiał: stal galwanizowana

Zakres temperatur i typ oleju:

Dopuszczalne ciśnienie: max.: 350bar

Dopuszczalna temperatura otoczenia: -40°C do +60°C

Dopuszczalna temperatura oleju: -15°C do +80°C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
