Charakterystyka:

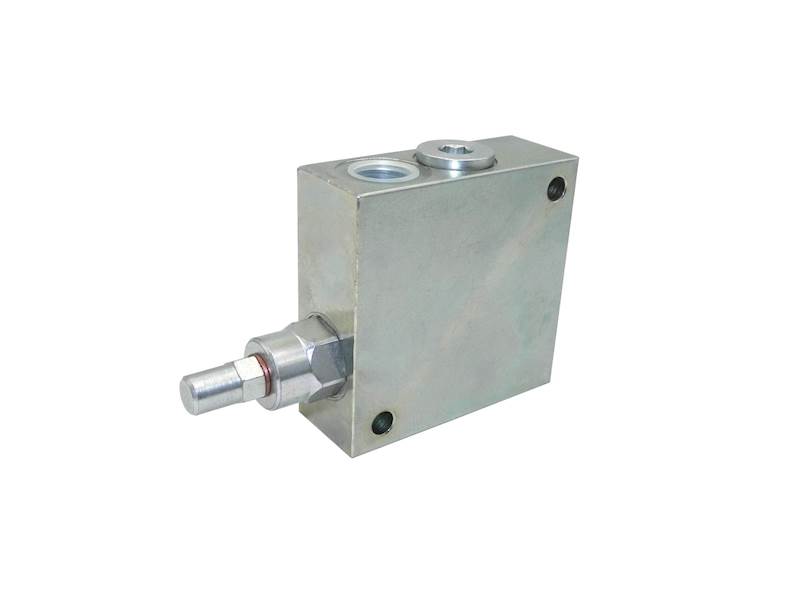

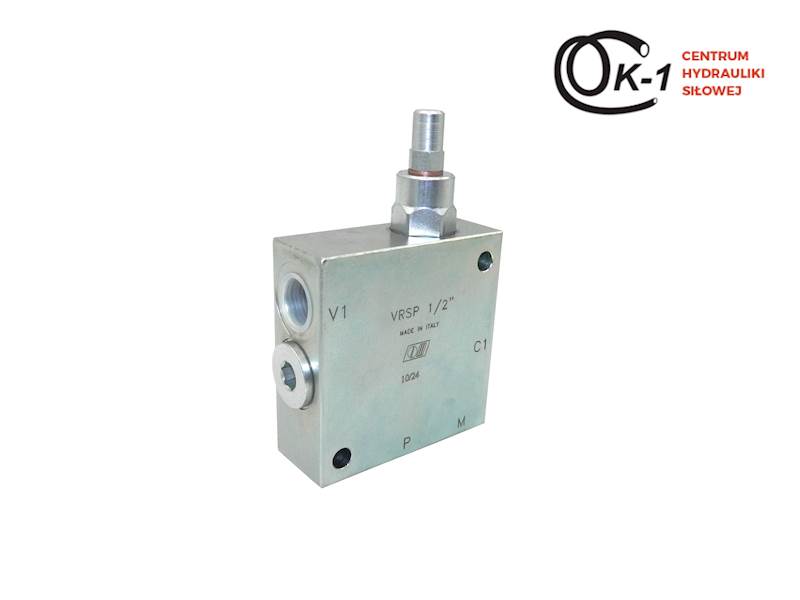

Zawór hydrauliczny regeneracyjny VRSP 1/2"

Zastosowanie:

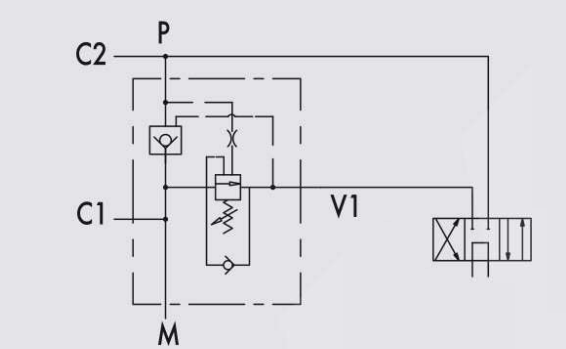

Zawór ten pozwala na odzyskanie oleju z tłoczyska do portu C1 i skierowanie go do zaworu dolnego poprzez port P, dodając go do natężenia przepływu pompy. Gdy ciśnienie w dolnym zaworze butli osiągnie ustawioną wartość, olej z tłoczyska przesyłany jest do zbiornika przez port V1, przywracając system nieregeneracyjny z maksymalnym ciągiem.

Ciśnienie wykluczające czynnik regeneracyjny zależy tylko od ciśnienia w dolnym zaworze siłownika.

Podłączenie:

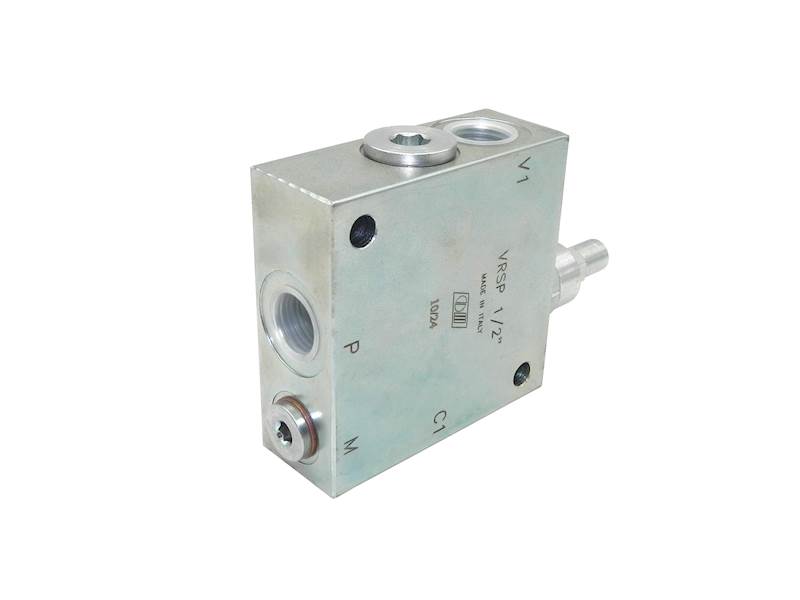

Podłącz C1 do strony cylindra, V1 do zasilania, P do strony głowicy cylindra i do zasilania, w razie potrzeby M do manometru.

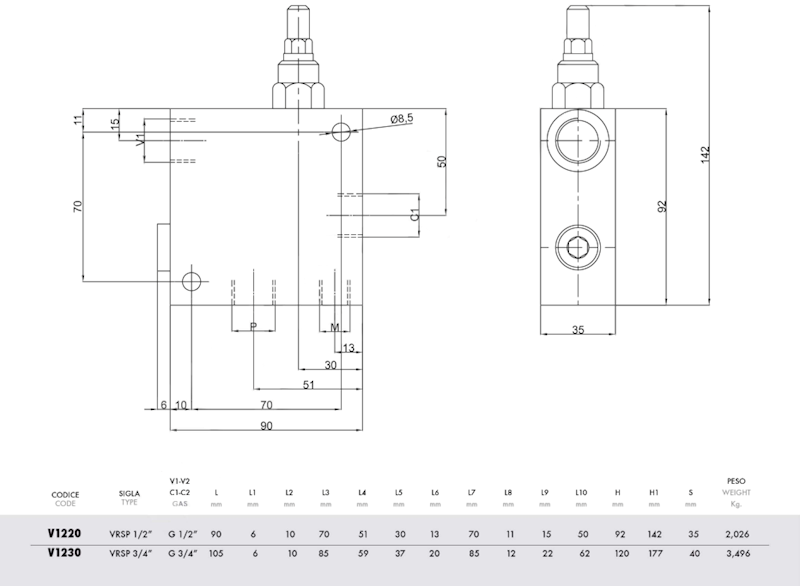

Dane techniczne:

Gwinty: BSP 1/2''

Maksymalny przepływ: 60L/min

Zakres ciśnienia: 60-350 bar

Stosunek pilota: 1:4,5
