Charakterystyka:

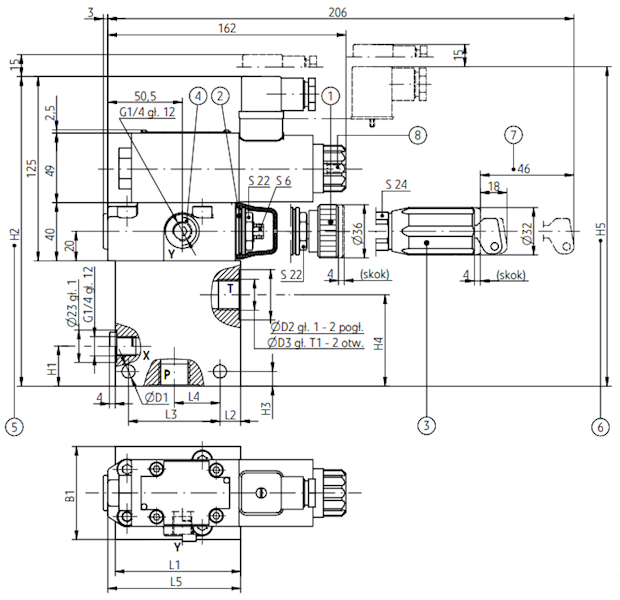

Zawór hydrauliczny PONAR DBW-20-BG-2-42/315UG24NZ4

Zawór przelewowy DBW... z pilotem przeznaczony jest do odciążenia obwodu hydraulicznego.

Przykładowe zastosowanie: bezciśnieniowe uruchomienie pompy

Zawór przelewowy typ DBW z odciążeniem wymuszonym (elektrycznym). Pilot w postaci rozdzielacza w położeniu wyjściowym zamyka kanał odprowadzający przed stożkiem sterującym. Po przesterowaniu rozdzielacza, łączy on kanał przed stożkiem sterującym ze spływem (połączonym ze zbiornikiem).

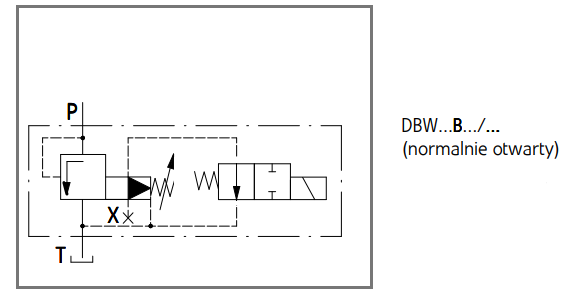

Odciążony od góry tłoczek przesuwając się otwiera połączenie P do T. Zawór może występować w dwóch wersjach w zależności od pilota: w położeniu bezprądowym zamknięty – wersja DBW…A… lub w położeniu bezprądowym otwarty – wersja DBW…B….
