Charakterystyka:

ZESTAW HYDRAULICZNY 2-SEKCYJNY 40L/min

Skład zestawu:

• joystick na kulki bez przycisku
• dwie linki długości 2,5m (można zmienić na 1m ; 1,5m ; 2m ; 3m)
• rozdzielacz hydrauliczny 2 sekcyjny 40L/min

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zestaw przystosowany do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie gdzie wydajność pompy hydraulicznej nie przekracza 40L/min.

Zastosowanie w ładowaczach czołowych TUR:

Sprawdzony w wielu modelach ciągników, m. in. :Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 i innych

Zestaw steruje dwoma sekcjami w ładowaczu czołowym TUR, tzn. podnoszeniem ramy i pochyłością łychy.

Informacje ogólne:

Sterowanie joystickiem niesie ze sobą wiele zalet, które powodują, że praca staje się szybsza, bardziej przyjemna i bezpieczna. Joystick to przede wszystkim bardziej komfortowe, wygodne i precyzyjne sterowanie maszyną. Mechanizm umozliwiający blokadę ruchów rączki joysticja to znacznie zwiększone bezpieczeństwo operatora i ludzi którzy mogą się znaleźć w pobliżu maszyny. Montaż joysticka wewnątrz kabiny i wyrzucenie rozdzielacza na zewnątrz sprawia, że kabina pozostaje czysta i bez wycieków oleju.

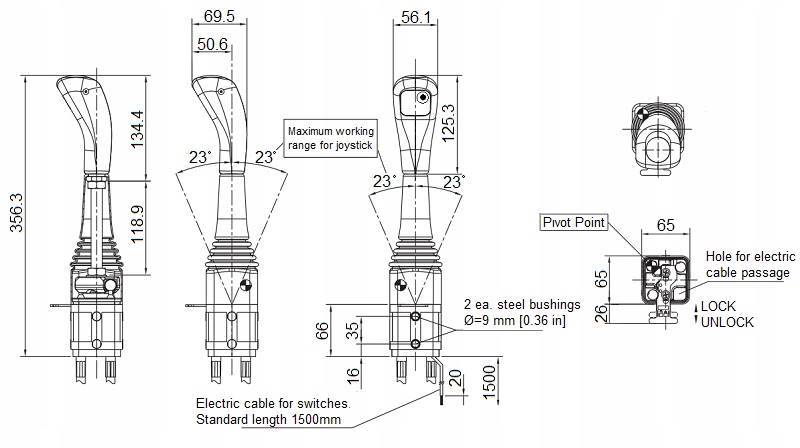

Joystick:

Przystosowany do mechanicznego sterowania dwoma sekcjami w rozdzielaczu. Posiada dodatkowy przycisk i wyjście wiązki elektrycznej, co umożliwia w przyszłości zastosowanie elektrozaworu który będzie sterował dodatkową, trzecią sekcją np. w ładowaczu TUR krokodylem lub chwytakiem do bel.

Elementy konstrukcyjne wewnątrz aluminiowe, obudowa z mocnego tworzywa. Blokada możliwości sterowania za pomocą przycisku bezpieczeństwa. Produkcja europejska NIMCO.

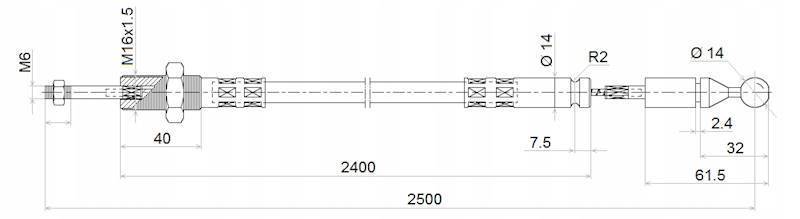

Linki:

Długość linek w standardzie: 2,5m

Gwinty od strony rozdzielacza: korpus linki M16x1.5, cięgno linki M6x1.5.

Od strony joysticka kulka średnicy 14mm.

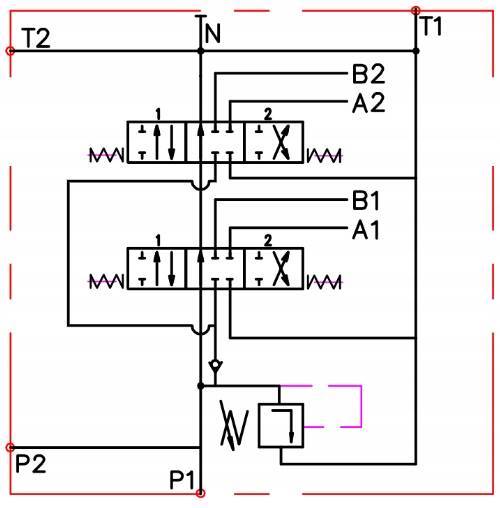

Rozdzielacz hydrauliczny dwusekcyjny:

Maksymalny przepływ do 40L/min.

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka.

Sterowanie:

Oba suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej jeśli linka jest luźna.

Pozycja 0 neutralna (linka jest luźna) tłoczysko cylindra stoi - olej idzie na przelew. Pozycja 1 robocza (linka ciągnie suwak) tłoczysko cylindra wysuwa się.            Pozycja 2 robocza (linka popycha suwak) tłoczysko cylindra chowa się.

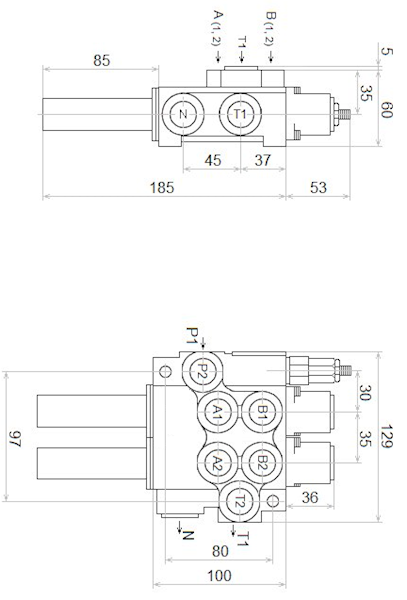

Podłączenie:

Gwinty wewnętrzne w korpusie: zasilanie: 1/2'' ; powrót: 1/2'' ; sekcje : 3/8''

Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5

Gwint wewnętrzny końcówki suwaka: M6x1.5

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.
