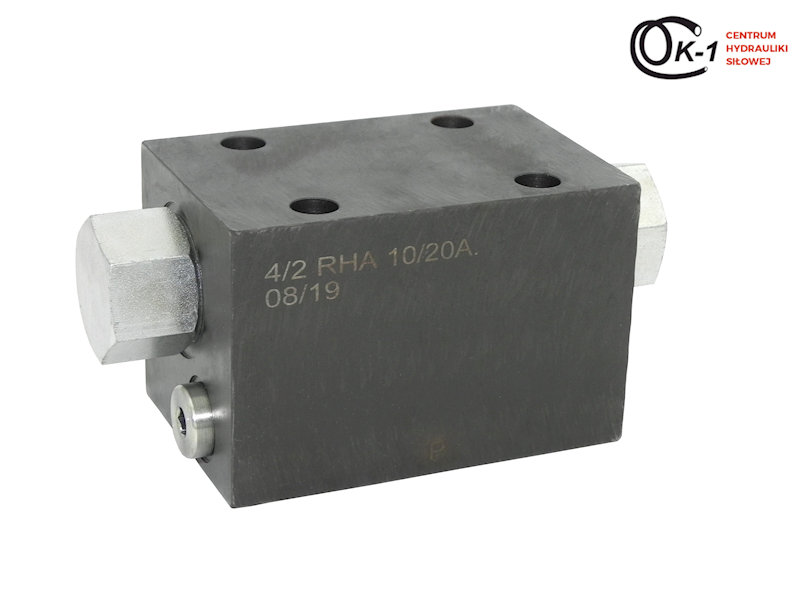

ZAWÓR REWERSYJNY HYDRAULICZNY CETOP 5 NG10

Charakterystyka:

ZAWÓR HYDRAULICZNY REWERSYJNY, PRZEŁĄCZAJĄCY CETOP 5 NG10 4/2 RHA 10/20A DO WYGARNIACZA OBORNIKA

Zastosowanie:

Zawór ten stosowany jest do hydraulicznego sterowania znacznikami śladów w siewnikach, sadzarkach do ziemniaków i podobnych maszynach.

Zawór rewersyjny nazywany również przełączającym lub automatycznym stosowany jest przede wszystkim do cyklicznego przełączania ruchu siłownika w wygarniaczach obornika.

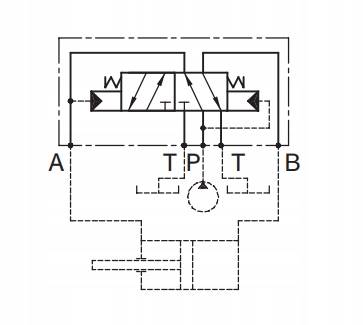

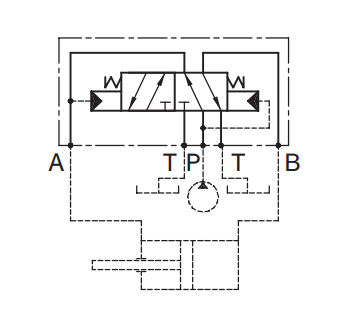

Zasada działania:

Zawór podłączony pod stałe ciśnienie oleju np. z pompy lub rozdzielacza, powoduje cykliczną pracę siłownika dwustronnego działania. W praktyce siłownik wykonuje nieustawiczny ruch posuwisto-zwrotny na zmianę wysuwając i chowając tłoczysko.

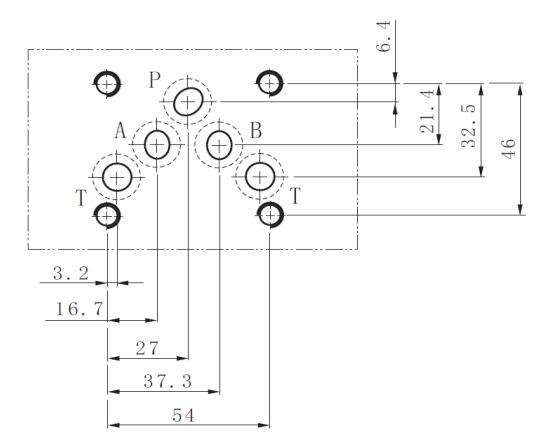

Podłączenie:

Przyłącz P i T do linii zasilającej oraz A i B do odbiornika np. siłownika.

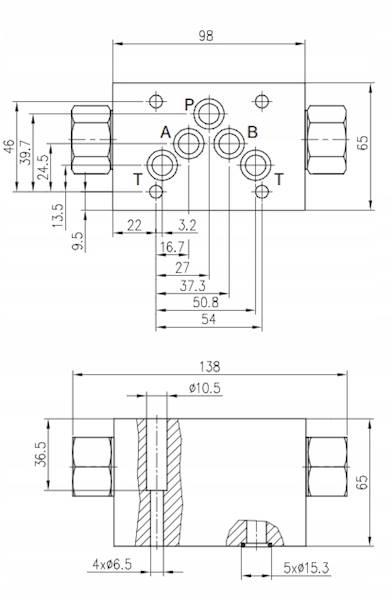

Dane techniczne:

Maksymalny przepływ: 80L/min

Materiał: stal oksydowana

Waga: 1 kg

Ciśnienie robocze: 210 bar

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
