Charakterystyka:

ZAWÓR HYDRAULICZNY ZWROTNY VRDE 3/8" ZAMEK DO SIŁOWNIKA DWUSTRONNEGO

Nazwa własna: Zawór zwrotny sterowany bliźniaczy VRDE G3/8

Symbol własny: VRDE G3/8

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Zawór zwrotny sterowany bliźniaczy inaczej "zamek" służy do blokowania ruchu tłoczyska siłownika w obu kierunkach. Zapewnia stabilizację pozycji tłoczyska w momencie gdy nie sterujemy rozdzielaczem a na siłownik działają duże siły. Blokada zaworu przestaje działać w momencie gdy zaczniemy  sterować rozdzielaczem hydraulicznym.

Podłączenie:

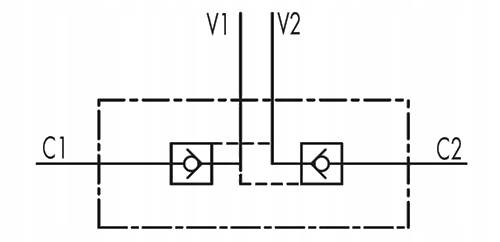

Podłącz V1 i V2 do linii zasilających np. sekcji w rozdzielaczu hydraulicznym. Podłącz C1 i C2 do odbiornika np. siłownika dwustronnego działania.

Przepływ z V1 do C1 i z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie. Przepływ z V1 do C1 i z V2 do C2 otwiera się gdy na V1 lub V2 działa ciśnienie.

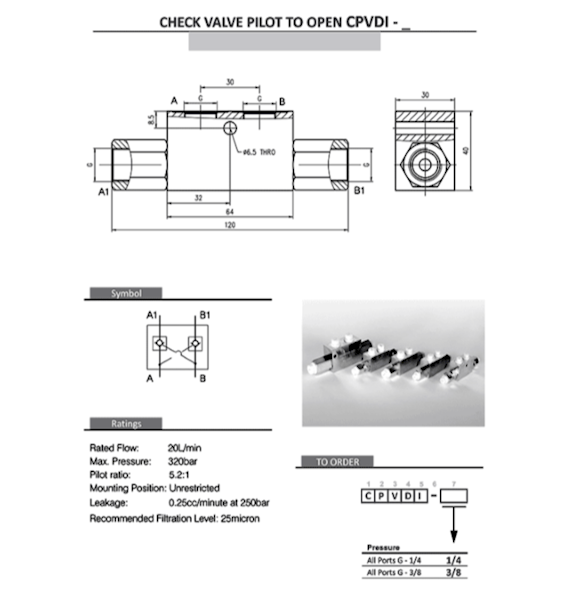

Dane techniczne:

Maksymalny przepływ: 35l/min

Ilość otworów hydraulicznych w korpusie: 4

Gwinty wewnętrzne w korpusie : 3/8'' [BSP]

Materiał korpusu: stal galwanizowana

Dopuszczalne maksymalne ciśnienie: 350 bar

Ciśnienie otwarcia blokady przepływu: 3 bar

Waga: 0,73 kg

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
