Charakterystyka:

ZAWÓR HYDRAULICZNY KULOWY 3-DROGOWY GWINTY WEWNĘTRZNE 1/4"

Nazwa własna: Zawór kulowy RS3 G1/4

Symbol własny: RS3 G1/4

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

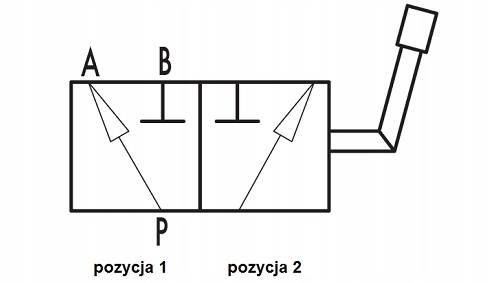

Podłączenie:

Przyłącz P do linii zasilającej, przyłącz A i B do dwóch linii hydraulicznych  między którymi  zachodzi potrzeba przełączania przepływu oleju.

Zasada działania:

Zawór służy do przełączania całego przepływu oleju między dwoma niezależnymi liniami hydraulicznymi. Przekręcenie dźwigni o 90 stopni powoduje całkowite zamknięcie przepływu oleju na linii hydraulicznej na której przepływ był dotychczas swobodny i jednoczesne całkowite otwarcie przepływu na drugiej linii która dotychczas była całkowicie zamknięta. Zaworem można sterować nawet przy wysokim ciśnieniu.

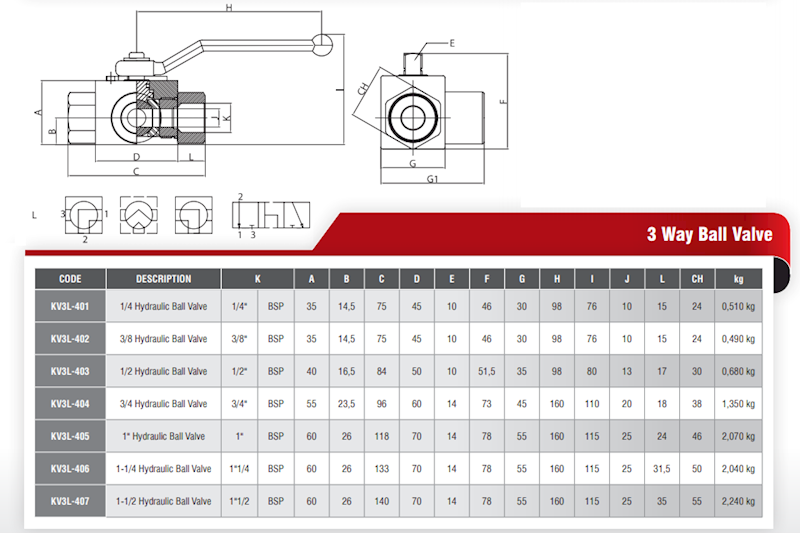

Dane techniczne:

Maksymalny przepływ: 25 l/min

Ilość otworów hydraulicznych w korpusie: 3

Gwinty wewnętrzne w korpusie : [BSP] 1/4"

Materiał korpusu: stal galwanizowana

Dopuszczalne maksymalne ciśnienie: 500 bar

Waga: 0,5 kg

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
