Charakterystyka:

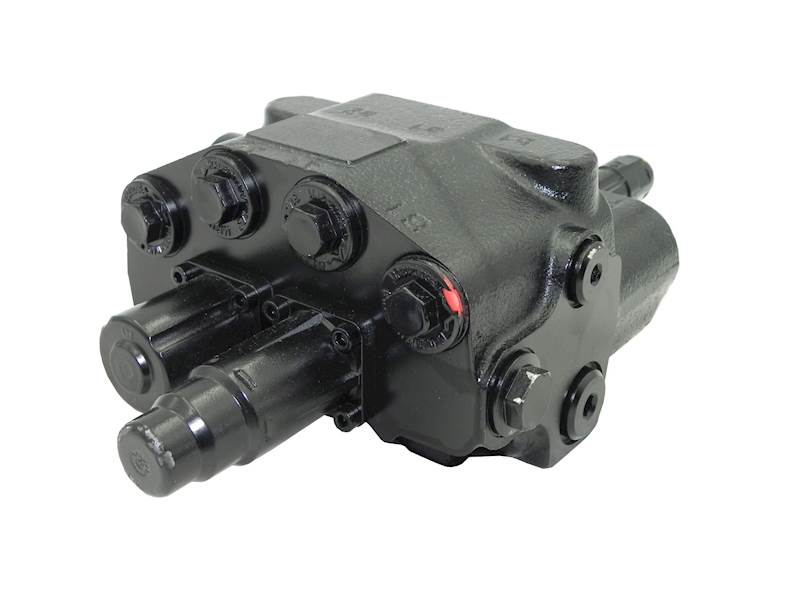

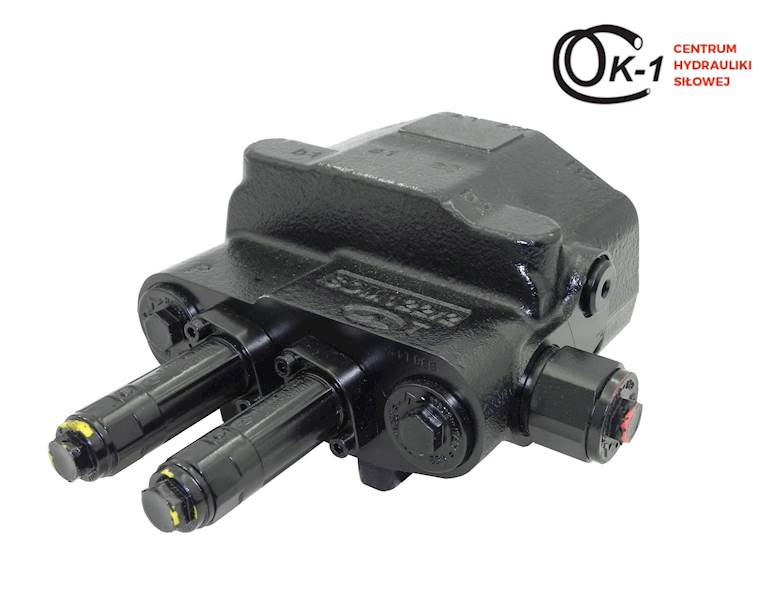

Rozdzielacz hydrauliczny SDM-122/2 sek. pływająca ster. linkami do ładowacza czołowego

Zastosowanie:

Rozdzielacz przystosowany do sterowania ładowaczem czołowym w ciągnikach zachodnich typu VALTRA i innych.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu sterowania oraz potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza kabiną. W kabinie pozostaje tylko jednostka sterowania np. joystick. Zapewnia to brak ryzyka wycieku oleju w kabinie.

Dane techniczne:

Rozdzielacz nie jest wyposażony w port wysyłający sygnał LS do pompy.

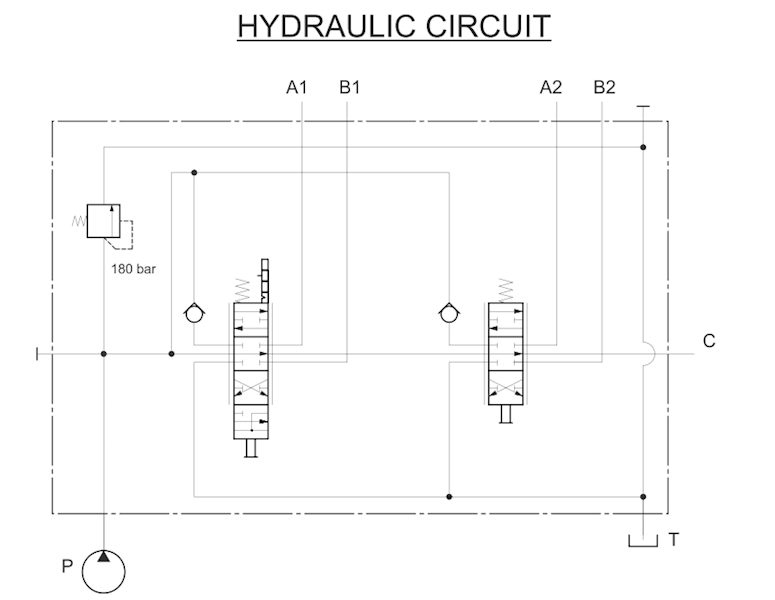

Jedna sekcja posiada położenie pływające.

Przystosowany do pracy w układach zamkniętych bez systemu LOAD SENSING (MDL).

Port C daje możliwość przekazania strumienia oleju na kolejny rozdzielacz lub inne odbiorniki.

Maksymalny przepływ do 80L/min

Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka.

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Produkcja włoska Walvoil, gwarancja: 2 lata

Podłączenie:

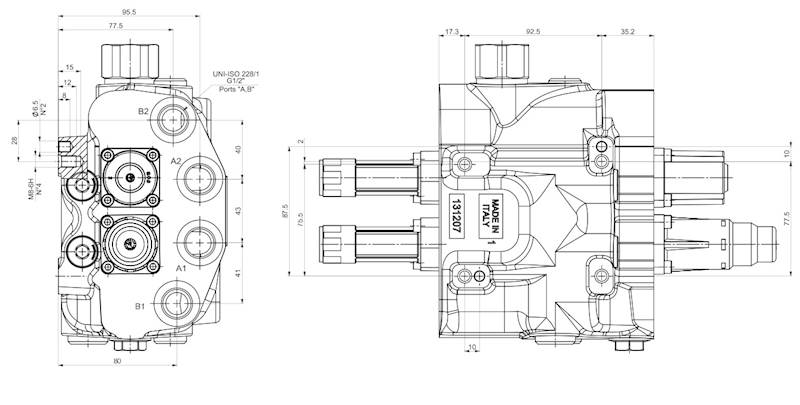

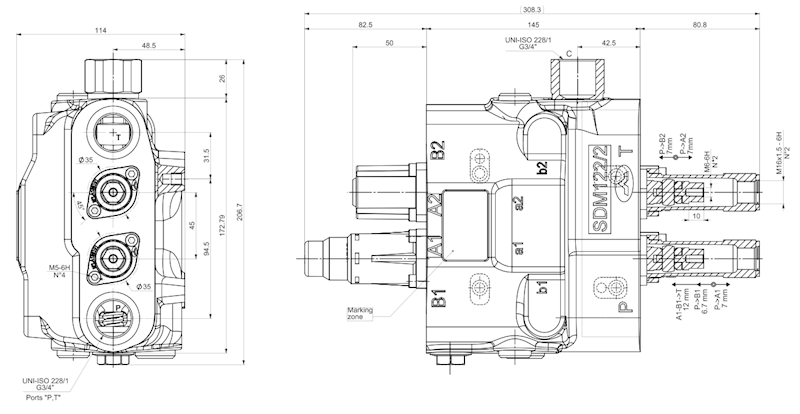

Gwinty wewnętrzne w korpusie:

Port przyłączeniowy zasilanie: BSP 3/4''

Port przyłączeniowy powrót: BSP 3/4''

Porty przyłączeniowe sekcje: BSP 1/2''

Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5

Gwint wewnętrzny końcówki suwaka: M6x1.5

Zakresy ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 10Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar
