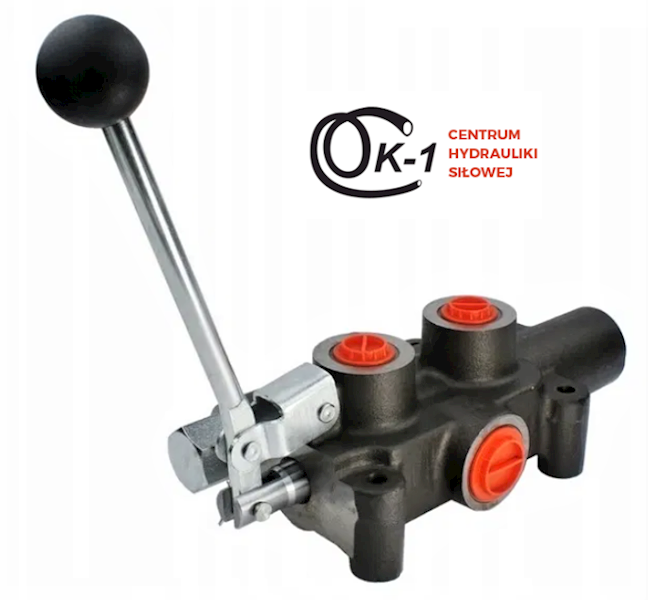

ROZDZIELACZ RS 80L DO ŁUPARKI Z PRZYSPIESZENIEM

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY P81
Z PRZYSPIESZACZEM ORYGINALNY DO ŁUPARKI

Nazwa własna: Rozdzielacz Q80/1 do łuparki RS

Symbol własny: Q80/1 LUPARKA RS

Zastosowanie:

Zaprojektowany specjalnie do łuparek do drewna. Na suwak w jedną stronę działa sprężyna, a w drugą jest zatrzask z odskokiem. W trakcie łupania, ze względów bezpieczeństwa, rozdzielacz wymaga przytrzymania dźwigni, natomiast powrót tłoczyska jest na zatrzasku, który sam odskakuje gdy siłownik schowa się do końca i wróci do pozycji startowej.

Rozwiązanie to pozwala na zmianę pnia i sprzątnięcie łupin podczas ruchu powrotnego tłoka. Dodatkowo, po powrocie tłoczyska, zatrzask sam odskakuje i odciąża pompę, dzięki temu układ hydrauliczny się nie grzeje. W pozycji neutralnej olej swobodnie przepływa przez rozdzielacz i idzie na kanał powrotny do zbiornika.

Wyposażenie:

Rozdzielacz dodatkowo posiada przyspieszacz który zwiększa prędkość wysuwu tłoczyska. Sterowanie między trybem przyspieszonym a trybem mocy odbywa się manualnie. Tryb przyspieszony zaleca się ustawiać w momencie gdy tłoczysko wysuwa się i jest w drodze do pnia, natomiast po dotarciu do pnia zaleca sie przejść w tryb mocy, tłoczysko wtedy zwalnia ale nabiera mocy nacisku potrzebnej do rozłupania pnia.

Rozdzielacz z przyspieszaczem jest idealnym rozwiązaniem gdy w układzie jest silnik elektryczny lub spalinowy o zbyt małej mocy i aby utrzymać wysokie ciśnienie w układzie potrzebne do prawidłowej pracy łuparki jesteśmy zmuszeni zamontować pompę o małej wydajności oleju.

Schemat hydrauliczny rozdzielacza

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 80 l/min.

Przykładowe sterowanie: siłownikiem 2-stronnego działania.

Dźwignia czteropozycyjna (1 - 0 - 2 - 3):

Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się w trybie standardowym (tryb mocy).
Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej maksymalnie do przodu) tłoczysko siłownika wysuwa się w trybie przyspieszonym.

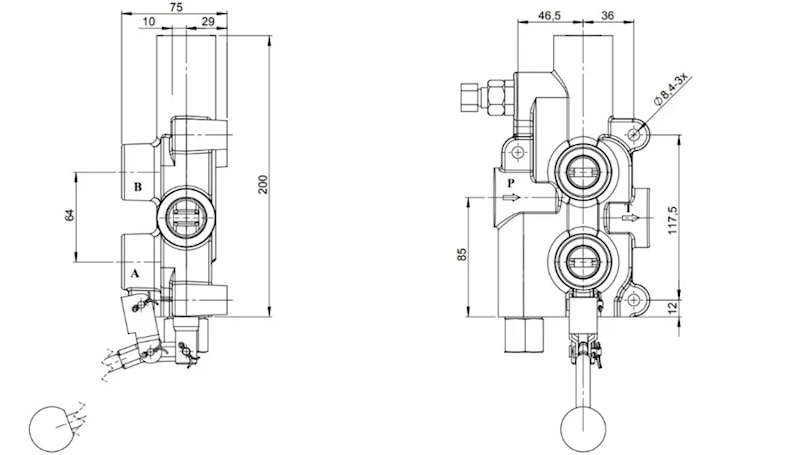

Podłączenie:

Zasilanie z pompy (P): gwint wewnętrzny BSP 3/4''

Powrót do zbiornika (T): gwint wewnętrzny BSP 3/4''

Sekcje (A ; B): gwint wewnętrzny BSP 1/2''

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar,

możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zawór zwalniający dźwignię z pozycji roboczej do neutralnej ustawiony na 70 bar,

możliwość samodzielnej regulacji w zakresie 70 - 140 bar.
