Charakterystyka:

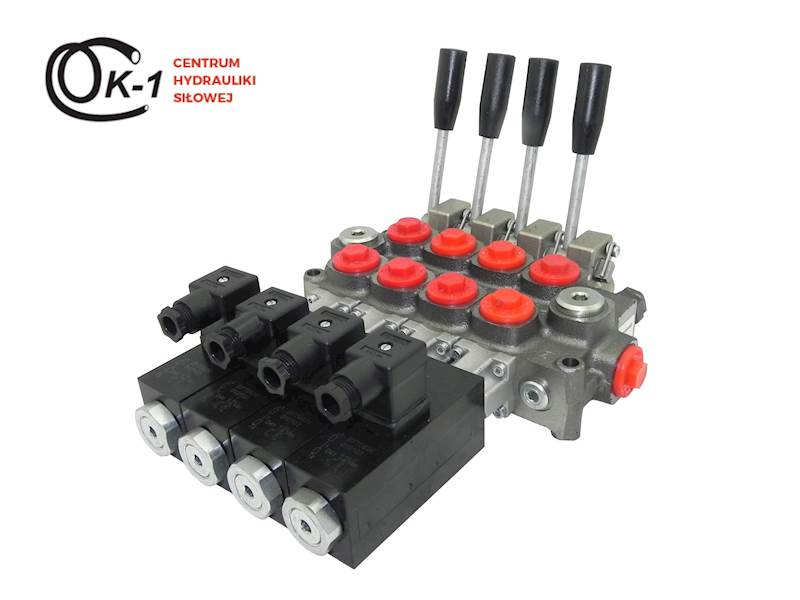

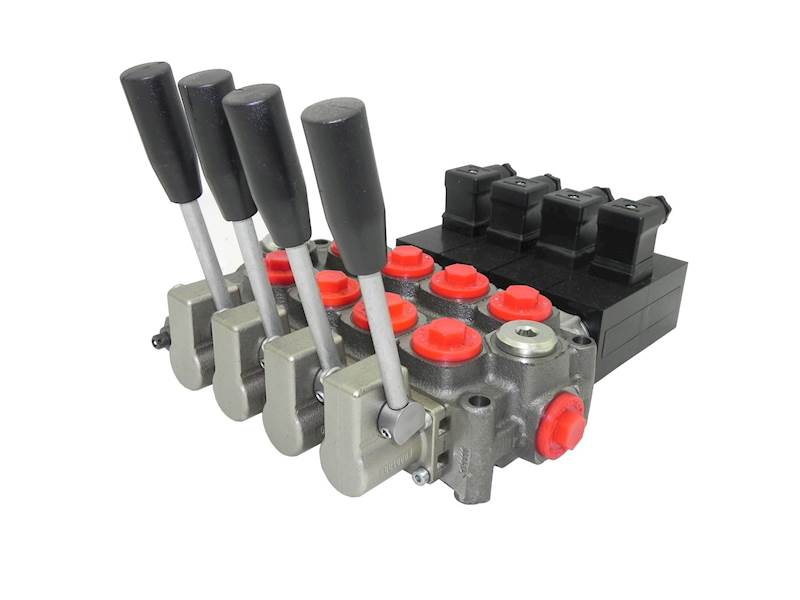

ROZDZIELACZ HYDRAULICZNY 4 SEKCYJNY Q45 STEROWANY ELEKTRYCZNIE LUB DŹWIGNIAMI 24V

Zastosowanie:

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Idealnie nadaje się do maszyn i pojazdów, gdzie wymagana jest możliwość sterowania rozdzielaczem z dwóch miejsc, np. elektrycznie z kabiny i dźwigniami stojąc bezpośrednio przy rozdzielaczu, tak jest np. w HDS-ach i dźwigach.

Dane techniczne:

W zestawie wtyczka elektryczna i dźwignia.

Zalecany przepływ oleju układzie: 0 - 60 l/min.

Przykładowe sterowanie: cztery siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Wszystkie suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej po odcięciu dopływu prądu lub puszczeniu dźwigni. Podczas gdy suwaki są w pozycji neutralnej (0), olej przechodzi swobodnie przez rozdzielacz do kanału powrotnego, pompa wtedy nie pracuje na ciśnieniu i jest odciążona.

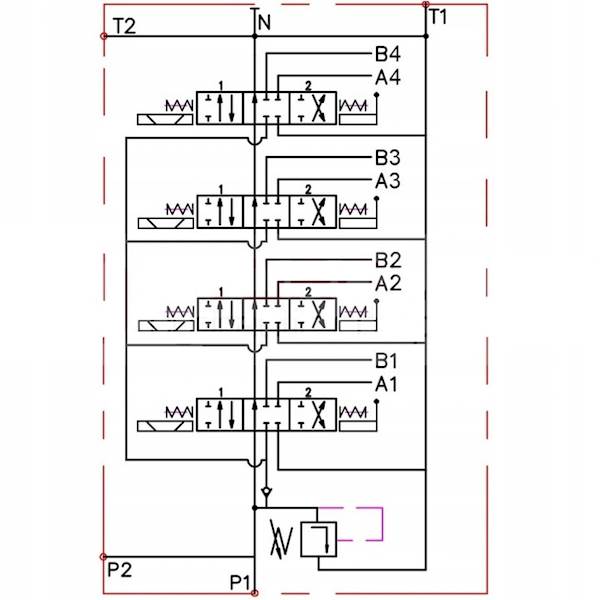

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Prąd:

Zasilanie prąd stały (DC) 24V

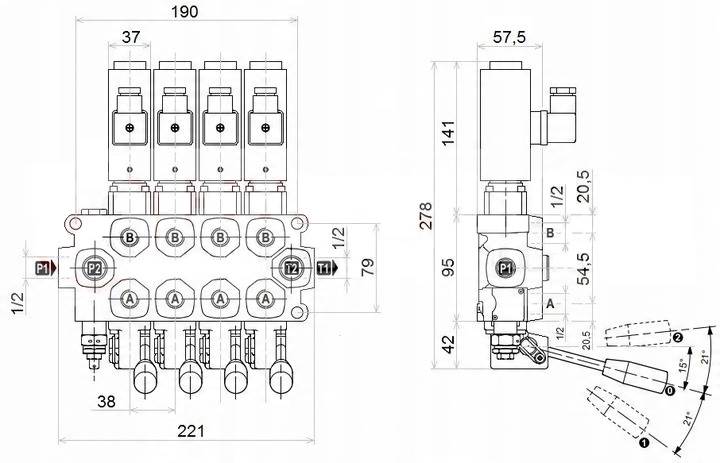

Podłączenie:

• Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''
• Sekcje (A, B): gwint wewnętrzny BSP 1/2''

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar
• Zawór przelewowy ustawiony fabrycznie na 175Bar
• Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar
