ROZDZIELACZ HYDRAULICZNY DO MASZYN LEŚNYCH 8 SEKCJI 90L Z ZAWORAMI

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 8 SEKCJI 90L DO MASZYN LEŚNYCH Z ZAWORAMI

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w leśnictwie, sadownictwie, rolnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny leśne, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 90l/min.

Przykładowe sterowanie: osiem siłowników 2-stronnego działania.

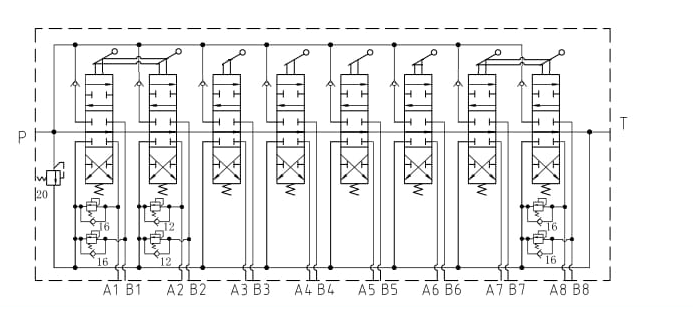

ROZDZIELACZ POSIADA DODATKOWO ZAWORY PRZELEWOWE NA 3 SEKCJACH W CELU WYREGULOWANIA CIŚNIENIA NA POSZCZEGÓLNEJ SEKCJI

Sterowanie:

Oba joysticki pięcio-pozycyjne (1 - 2 - 0 - 3 - 4), na sprężynie, czyli same wracają do pionu:

• Pozycja 0 neutralna (joystick ustawiony w pionie) tłoczyska obu siłowników stoją - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia joysticka ustawiona w pozycji ukośnej do przodu) tłoczysko pierwszego siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia joysticka ustawiona w pozycji ukośnej do tyłu) tłoczysko pierwszego siłownika chowa się.

• Pozycja 3 robocza (dźwignia joysticka ustawiona w pozycji ukośnej w lewo) tłoczysko drugiego siłownika wysuwa się.

• Pozycja 4 robocza (dźwignia joysticka ustawiona w pozycji ukośnej w prawo) tłoczysko drugiego siłownika chowa się.

Wszystkie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

(możliwość ustawienia dźwigni równolegle lub prostopadle do joysticków)

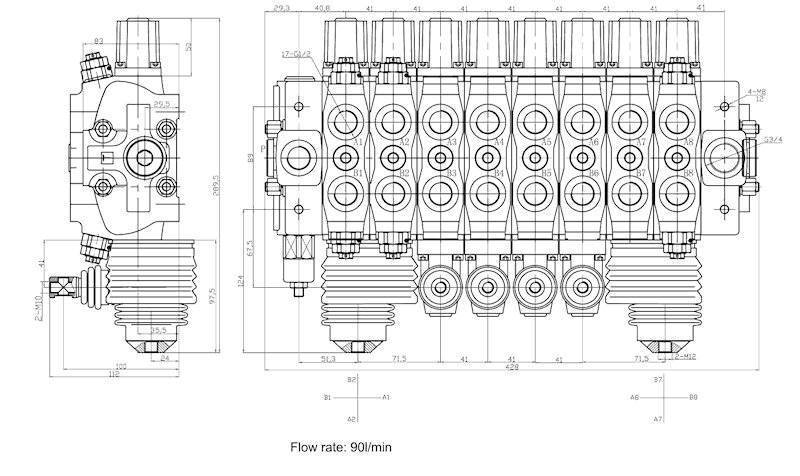

Podłączenie:

Zasilanie z pompy (P): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T): gwint wewnętrzny BSP 3/4''

Wyjście na sekcje (A, B): gwint wewnętrzny BSP 1/2''

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej  regulacji, pełny obrót zmiana o 30Bar.
