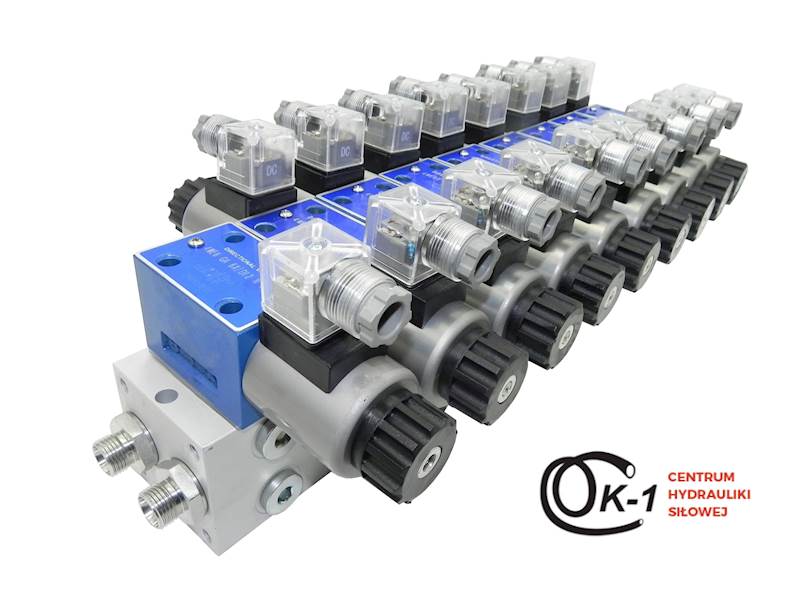

ROZDZIELACZ HYDRAULICZNY CETOP 8 SEKCJI 24V + ODCIĄŻENIE

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 8 SEKCJI CETOP NG6 STEROWANY ELEKTRYCZNIE 24V

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Dane techniczne:

W zestawie komplet przyłączy z wyjściem M18x1.5 oraz komplet wtyczek elektrycznych ze świecącymi diodami.

Zalecany przepływ oleju układzie: 0 - 60 l/min.

Przykładowe sterowanie: ośmioma siłownikami 2-stronnego działania.

Materiał:

Korpus rozdzielacza i suwak stalowy, wtyczki elektryczne i nakrętki dociskające plastikowe, blok w zależności od partii stalowy lub aluminiowy.

Sterowanie:

Suwak trzypozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (0), olej przechodzi swobodnie przez rozdzielacz do kanału powrotnego, pompa wtedy nie pracuje na ciśnieniu i jest odciążona.

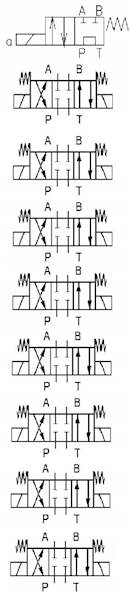

Zasada działania suwaka:

Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Prąd:

Zasilanie 24V DC

Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''

Sekcje (A1, A2, A3, A4, A5, A6, A7, A8; B1, B2, B3, B4, B5, B6, B7, B8): gwint wewnętrzny BSP 3/8''

Zakres ciśnień:

Maksymalne ciśnienie pracy: 200 bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
