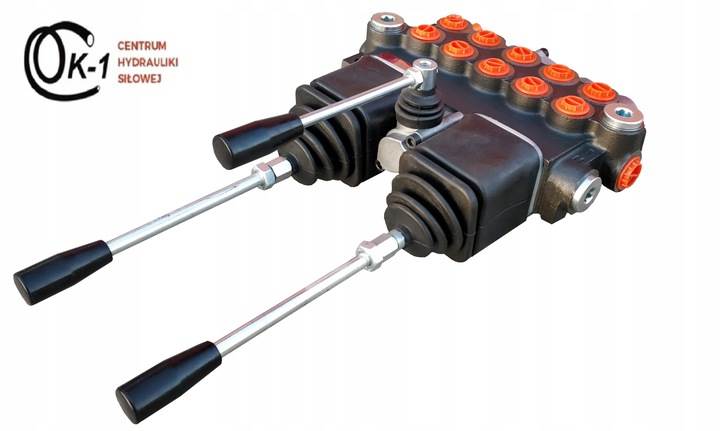

ROZDZIELACZ HYDRAULICZNY 5 SEKCYJNY 80L 5 SEKCJI 2 JOYSTICKI

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 5 SEKCYJNY P80
STEROWANY DWOMA JOYSTICKAMI I JEDNĄ DŹWIGNIĄ

Nazwa własna: ROZDZIELACZ HYDR 5 SEKCJI 2JOY 05P80 5xA1+2XJOY

Symbol własny: Q80/5 2J

Zamiennik do: 05P80 5xA1+2XJOY

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 80 l/min. Przykładowe sterowanie: pięć siłowników 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Oba joysticki pięcio-pozycyjne (1 - 2 - 0 - 3 - 4), na sprężynie, czyli same wracają do pionu:

Pozycja 0 neutralna (joystick ustawiony w pionie) tłoczyska obu siłowników stoją - olej idzie na przelew.
Pozycja 1 robocza (dźwignia joysticka ustawiona w pozycji do przodu) tłoczysko pierwszego siłownika wysuwa się.
Pozycja 2 robocza (dźwignia joysticka ustawiona w pozycji do tyłu) tłoczysko pierwszego siłownika chowa się.
Pozycja 3 robocza (dźwignia joysticka ustawiona w pozycji w lewo) tłoczysko drugiego siłownika wysuwa się.
Pozycja 4 robocza (dźwignia joysticka ustawiona w pozycji w prawo) tłoczysko drugiego siłownika chowa się.
Dźwignia trzypozycyjna (1 - 0 - 2), na sprężynie, czyli sama wraca do pionu:

Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
Pozycja 1 robocza (dźwignia ustawiona w pozycji do przodu) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (dźwignia ustawiona w pozycji do tyłu) tłoczysko siłownika chowa się.

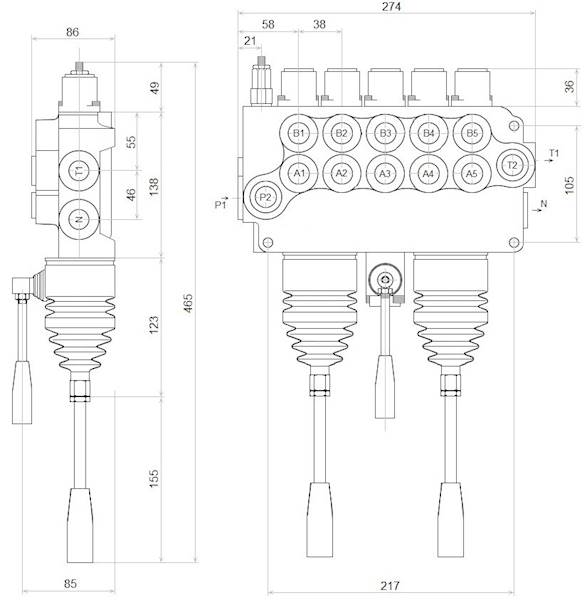

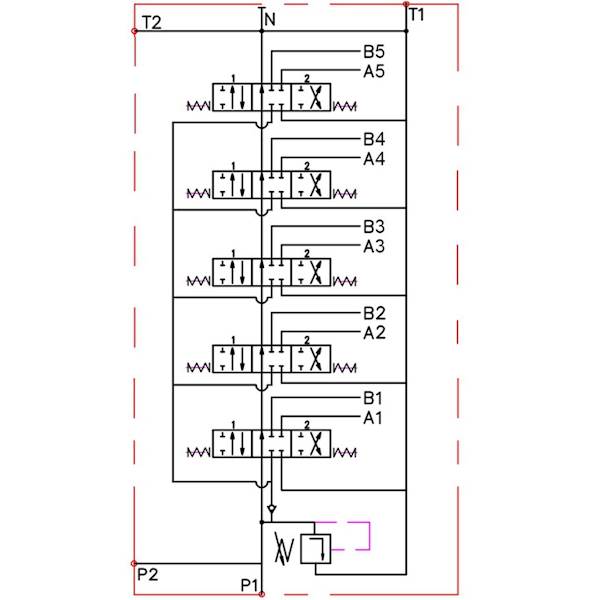

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2'' lub BSP 3/4'' - w zależności od dostawy, w celu upewnienia się zapraszamy do kontaktu

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 3/4''

Sekcje (A1, A2, A3, A4, A5 ; B1, B2, B3, B4, B5): gwint wewnętrzny BSP 1/2''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
