ROZDZIELACZ HYDRAULICZNY 5 SEKCJI 40L POD SILNIK

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 5 SEKCYJNY P40 Z ZATRZASKIEM POD SILNIK D8

Zamiennik do: 05P40 A1A1A1A1D8 GKZ1

Zastosowanie:

Rozdzielacz 5 sekcyjny, z jedną sekcją D8 pod silnik hydrauliczny, która posiada wbudowany zatrzask.

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, pielniki, przetrząsarki, kosiarki, maszyny budowlane, zamiatarki, mieszalniki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie w których jedna sekcja steruje silnikiem hydraulicznym.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40l/min.

Przykładowe sterowanie: dwa siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Obie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

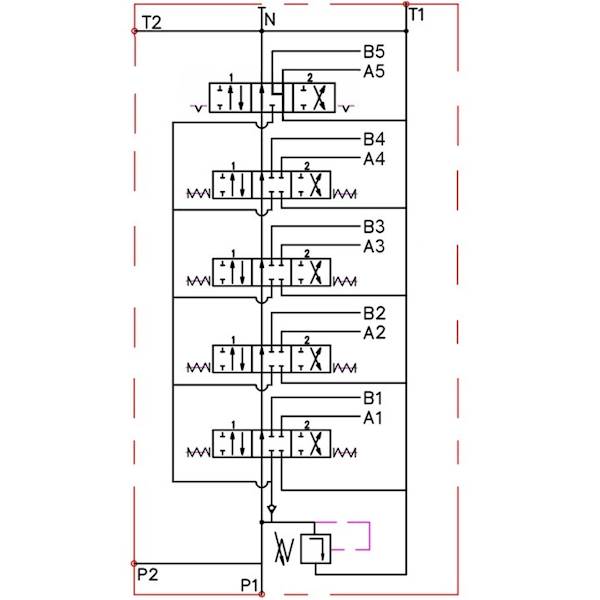

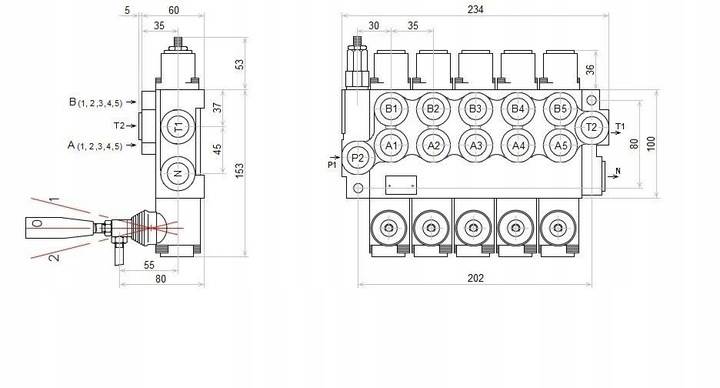

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''

Sekcje (A1, A2, A3, A4 ; B1, B2, B3, B4): gwint wewnętrzny BSP 3/8''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.
