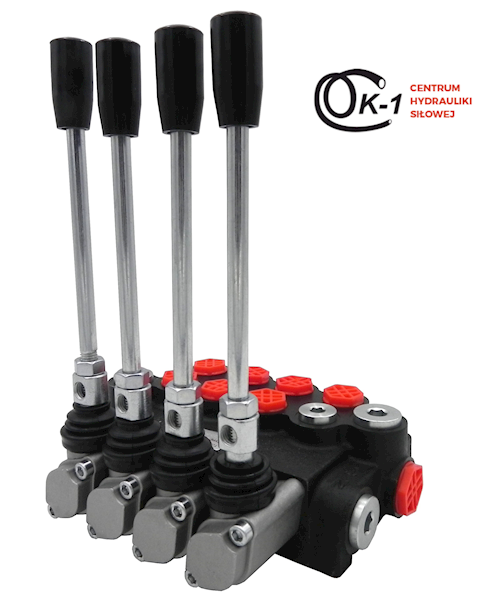

ROZDZIELACZ HYDRAULICZNY 4 SEKCYJNY 80L NURNIK

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 4 SEKCYJNY P80

Z JEDNĄ SEKCJĄ NURNIKOWĄ

Nazwa własna: ROZDZIELACZ HYDR 4 SEKCJE 80L 1N 04P80A1A1A1C1GKZ1

Symbol własny: Q80/4 1N

Zamiennik do: 04P80 A1A1A1C1 GKZ1

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Sekcja nurnikowa jest specjalnie przystosowana do sterowania cylindrami jednostronnego działania.

W drugi otwór na sekcji jest fabrycznie wkręcony, metalowy korek. Nie ma potrzeby wyprowadzać w tym miejscu dodatkowego przelewu. Cylinder jednostronny swobodnie opada i nie blokuje strumienia oleju wychodzącego w tym czasie z pompy.

Sekcja nurnikowa jest bardzo przydatna w ładowaczach czołowych TUR posiadających jednostronne siłowniki do podnoszenia głównej ramy.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 80 l/min.

Przykładowe sterowanie: jednym siłownikiem 1-stronnego działania oraz dwoma siłownikami 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Wszystkie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu:

Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.

Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

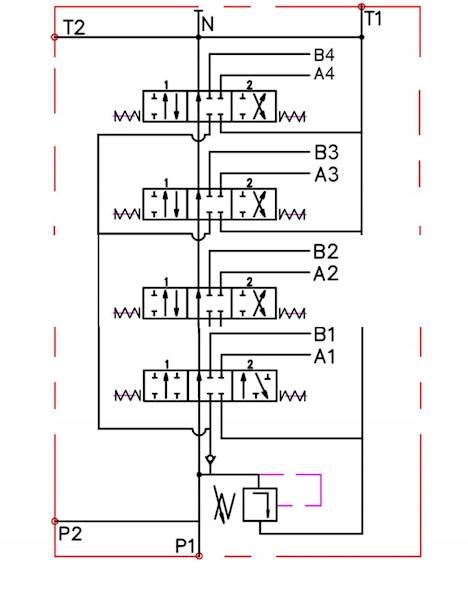

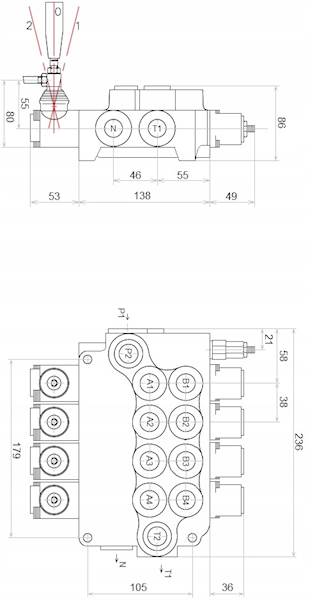

Podłączenie:

Zasilanie z pompy (P1,P2): gwint wewnętrzny BSP 1/2'' lub BSP 3/4'' - w zależności od dostawy, w celu upewnienia się zapraszamy do kontaktu

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 3/4''

Sekcje (A1, A2, A3, A4 ; B1, B2, B3, B4): gwint wewnętrzny BSP 1/2''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.
