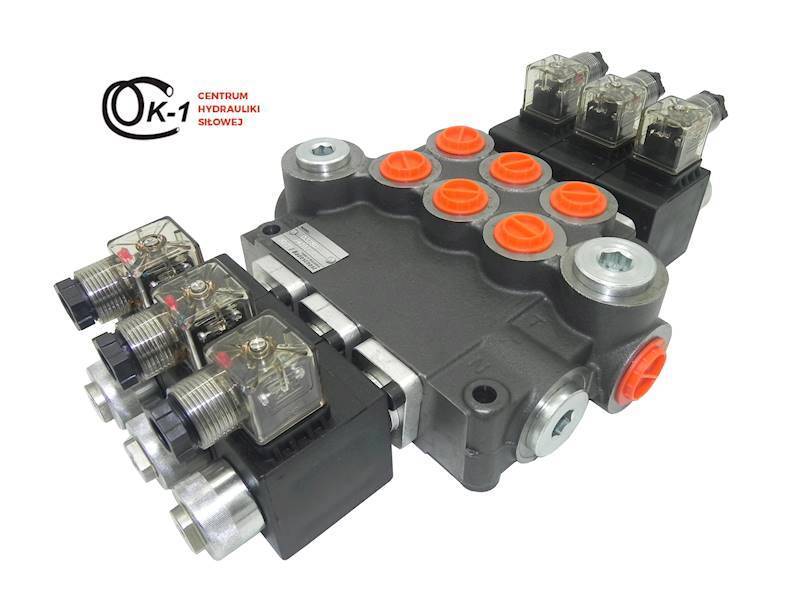

ROZDZIELACZ HYDRAULICZNY 3 SEKCJE 80L ELEKTRYCZNY 24V

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY Z80

STEROWANY ELEKTRYCZNIE 24V

Nazwa własna: ROZDZIELACZ HYDR 3 SEK 80L 24V 03Z80AAAES324VDCG

Symbol własny: Q80/3 24V

Zamiennik do: 03Z80 AAA ES3 24VDC G

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Dane techniczne:

W zestawie komplet wtyczek elektrycznych.

Zalecany przepływ oleju układzie: 0 - 80 l/min.

Przykładowe sterowanie: siłownikiem 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

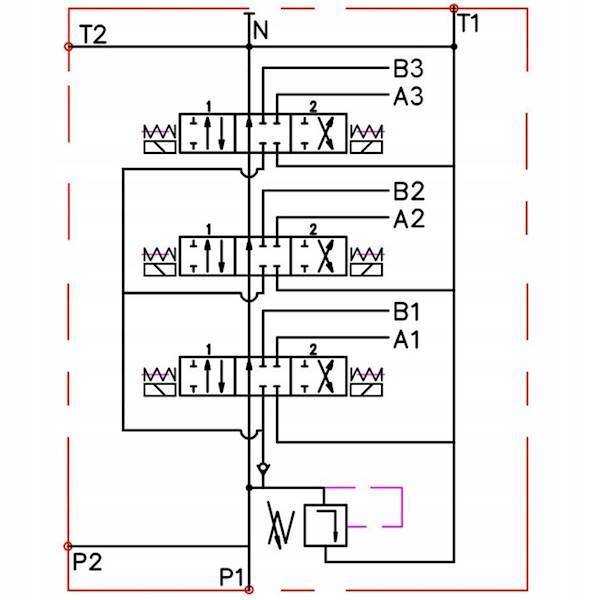

Suwak trzypozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (0), olej przechodzi swobodnie przez rozdzielacz do kanału powrotnego, pompa wtedy nie pracuje na ciśnieniu i jest odciążona.

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Prąd:

Zasilanie prąd stały (DC) 24V

Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.

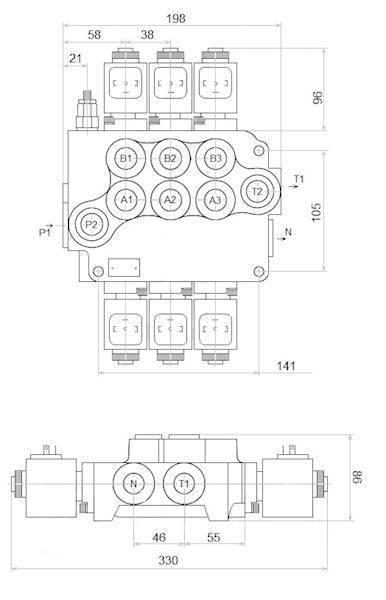

Podłączenie:

Zasilanie z pompy (P): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T): gwint wewnętrzny BSP 3/4''

Wyjście na sekcje (A, B): gwint wewnętrzny BSP 1/2''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przed uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
