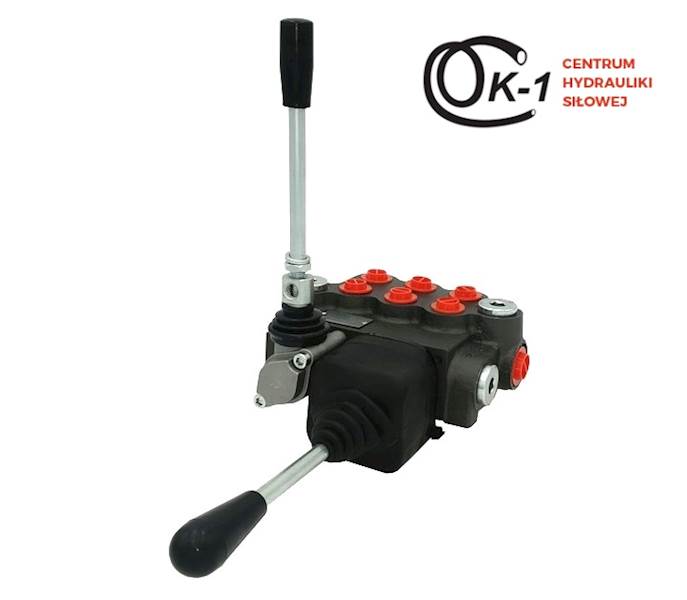

ROZDZIELACZ HYDRAULICZNY 3 SEKCJE 40L NURNIK Z JOYSTICKIEM

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY P40

STEROWANY NABUDOWANYM JOYSTICKIEM I DŹWIGNIĄ

Zamiennik do: 03P40 A1A1C1+JOY

Zastosowanie:

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40 l/min.

Przykładowe sterowanie: trzy siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40 l/min.

Przykładowe sterowanie: jednym siłownikiem 1-stronnego działania oraz dwoma siłownikami 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu  (wymagana tuleja ciśnieniowa).

Sterowanie:

Wszystkie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu:

Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.

Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

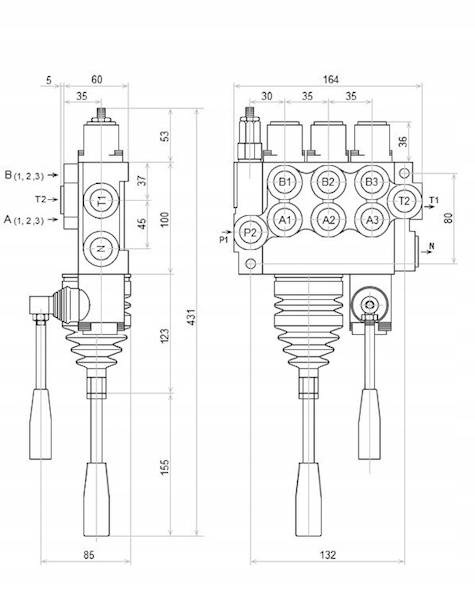

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny  BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''

Sekcje (A2, A3 ; B1, B2, B3): gwint wewnętrzny BSP 3/8''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej  regulacji, pełny obrót zmiana o 30Bar.
