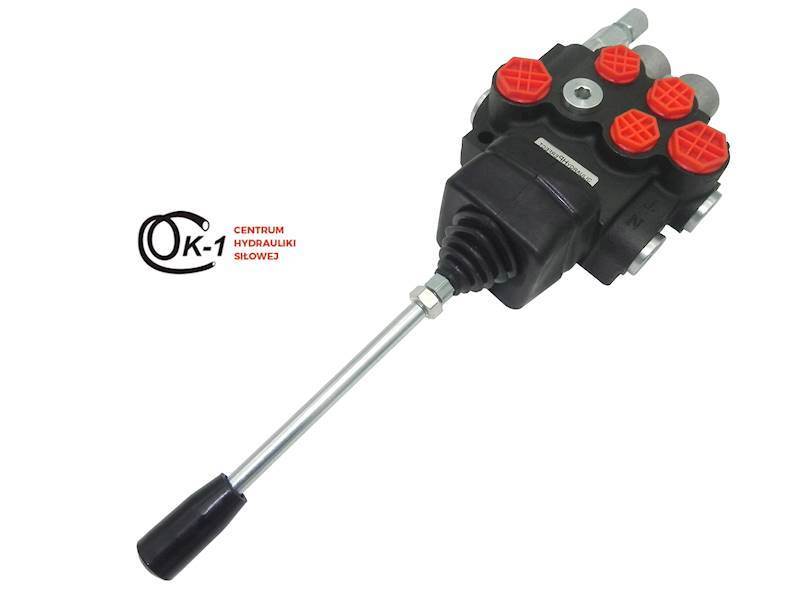

ROZDZIELACZ HYDRAULICZNY 2 SEKCJE 80L JOYSTICK NURNIK

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY P80 STEROWANY JOYSTKICKIEM Z SEKCJĄ NURNIKOWĄ

Nazwa własna: ROZDZIELACZ HYDR 2 SEKCJE JOY NURNIK 02P80A1C1+JOY

Symbol własny: Q80/2 JOY 1N

Zamiennik do: 02P80 A1C1+JOY

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Sekcja nurnikowa jest specjalnie przystosowana do sterowania cylindrami jednostronnego działania.

W drugi otwór na sekcji jest fabrycznie wkręcony, metalowy korek. Nie ma potrzeby wyprowadzać w tym miejscu dodatkowego przelewu. Cylinder jednostronny swobodnie opada i nie blokuje strumienia oleju wychodzącego w tym czasie z pompy.

Sekcja nurnikowa jest bardzo przydatna w ładowaczach czołowych TUR posiadających jednostronne siłowniki do podnoszenia głównej ramy.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 80l/min.

Przykładowe sterowanie: dwa siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Joystick pięcio-pozycyjny (1 - 2 - 0 - 3 - 4), na sprężynie, czyli sam wraca do pionu:

• Pozycja 0 neutralna (joystick ustawiony w pionie) tłoczyska obu siłowników stoją - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia joysticka ustawiona w pozycji do przodu) tłoczysko pierwszego siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia joysticka ustawiona w pozycji do tyłu) tłoczysko pierwszego siłownika chowa się.

• Pozycja 3 robocza (dźwignia joysticka ustawiona w pozycji w lewo) tłoczysko drugiego siłownika wysuwa się.

• Pozycja 4 robocza (dźwignia joysticka ustawiona w pozycji w prawo) tłoczysko drugiego siłownika chowa się.

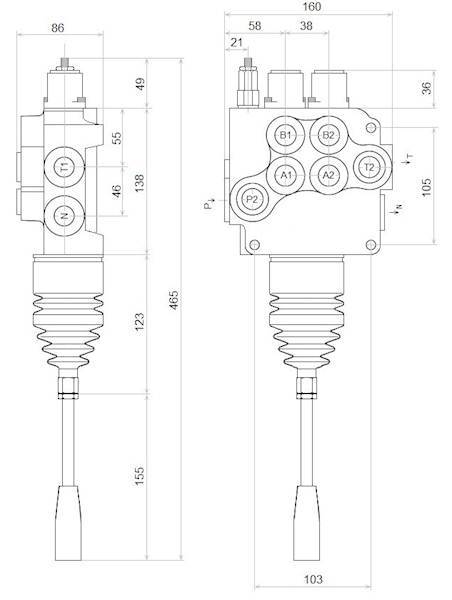

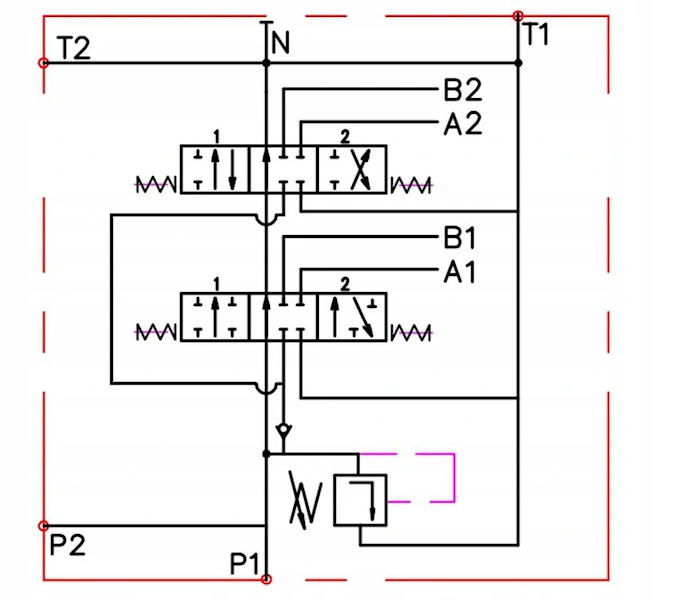

Podłączenie:

Zasilanie z pompy (P1,P2): gwint wewnętrzny BSP 1/2'' lub BSP 3/4'' - w zależności od dostawy

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 3/4''

Sekcje (A1, A2 ; B1, B2): gwint wewnętrzny BSP 1/2''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej  regulacji, pełny obrót zmiana o 30Bar.
