Charakterystyka:

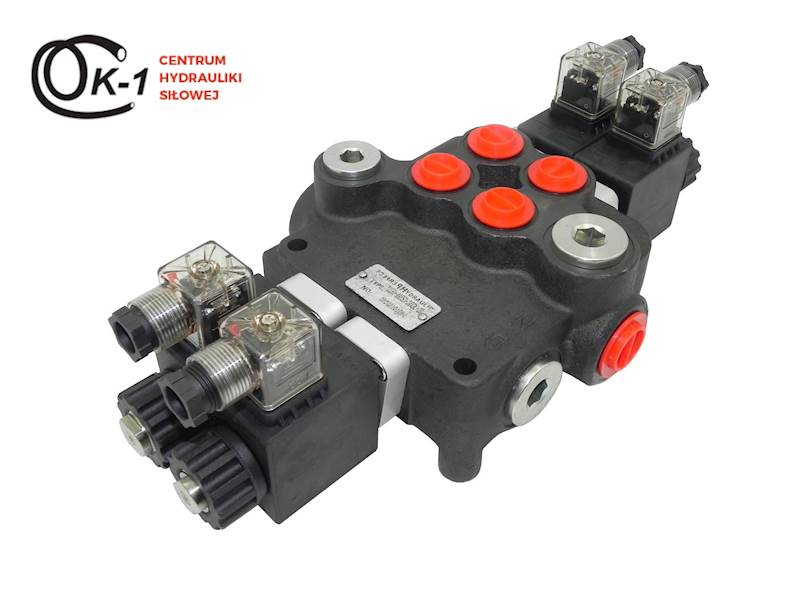

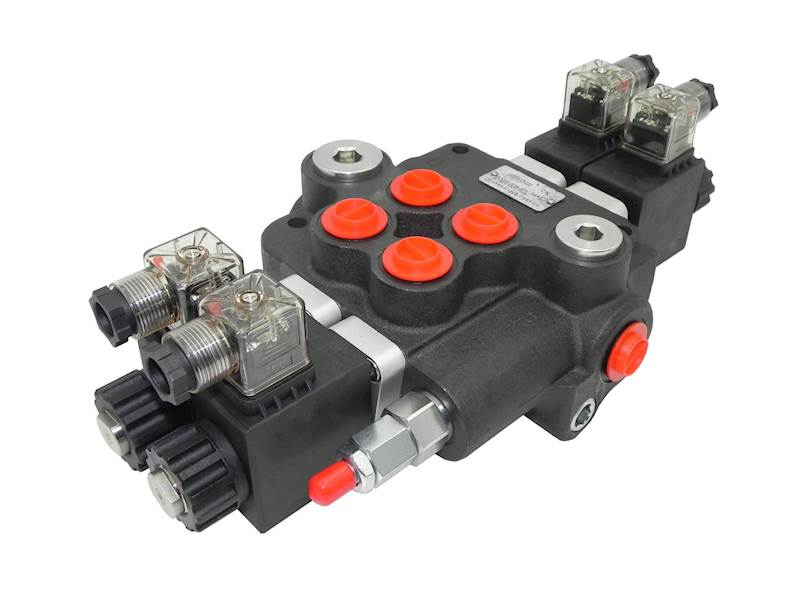

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY Z80 STEROWANY ELEKTRYCZNIE

Nazwa własna: ROZDZIELACZ HYDR 2 SEKCJE 80L 12V 02Z80AAES312VDCG

Symbol własny: Q80/2 12V

Zamiennik do: 02Z80 AA ES3 12VDC G

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Dane techniczne:

W zestawie komplet wtyczek elektrycznych.

Zalecany przepływ oleju układzie: 0 - 80 l/min.

Przykładowe sterowanie: dwa siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Oba suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (0), olej przechodzi swobodnie przez rozdzielacz do kanału powrotnego, pompa wtedy nie pracuje na ciśnieniu i jest odciążona.

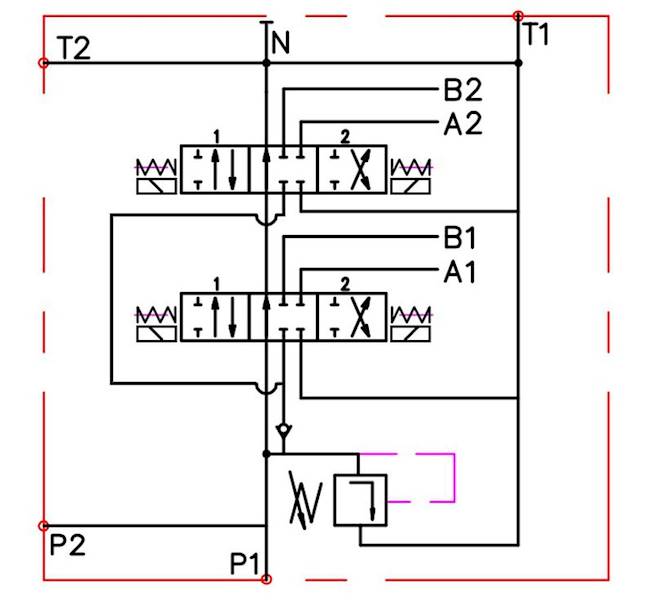

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Prąd:

Zasilanie prąd stały (DC) 12V

Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.

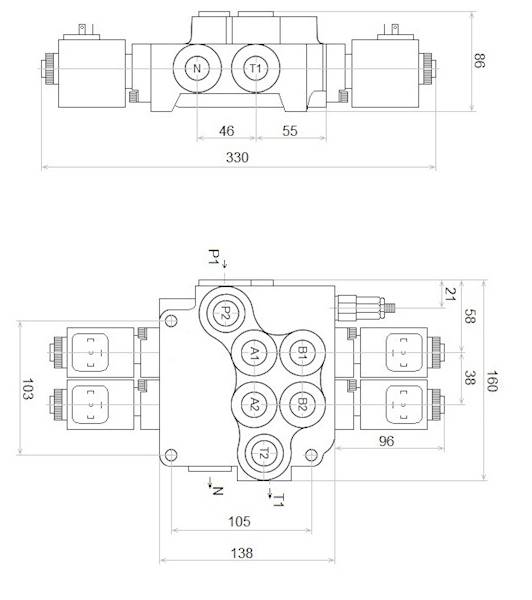

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 3/4''

Sekcje (A1, A2 ; B1, B2): gwint wewnętrzny BSP 1/2''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
