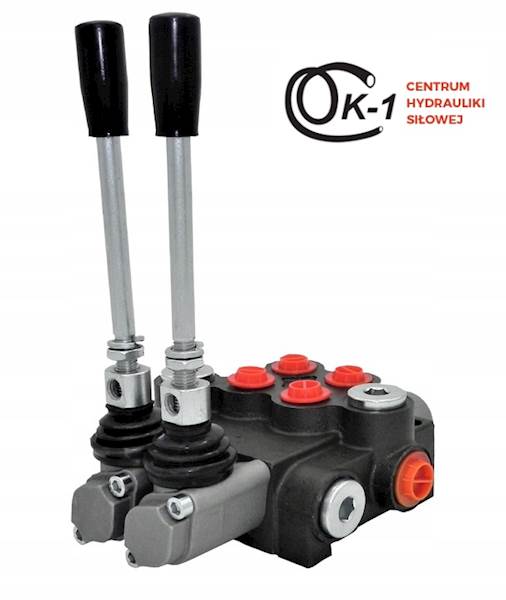

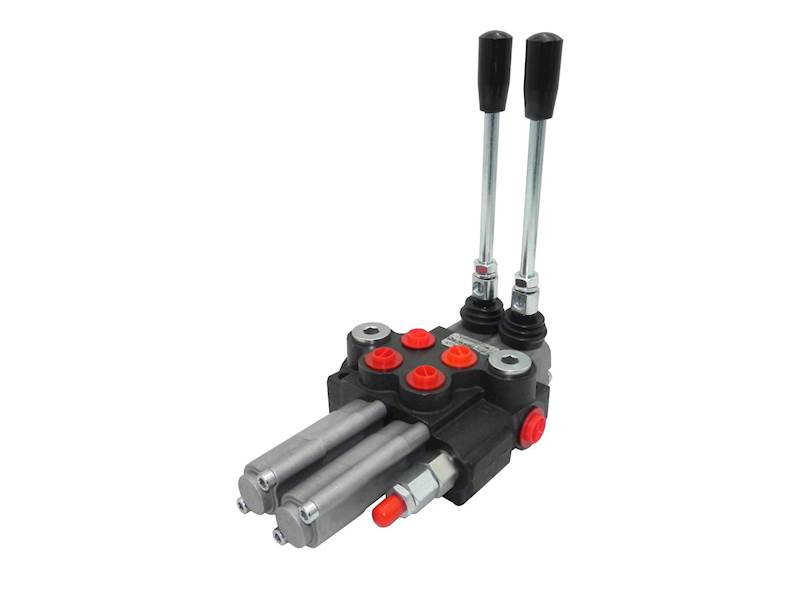

ROZDZIELACZ HYDRAULICZNY 2 SEKCJE 80L + 2xPŁYWAJĄCA

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY P80 Z DWIEMA SEKCJAMI PŁYWAJĄCYMI

Zamiennik do: 02P80 K16K16 GKZ1

Zastosowanie:

Sekcja pływająca inaczej wolny spływ, wykorzystywana m. in. do pługów śnieżnych lub w ładowaczach czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych. Zabezpiecza przed uszkodzeniem elementy które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 80l/min.

Przykładowe sterowanie: dwa siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

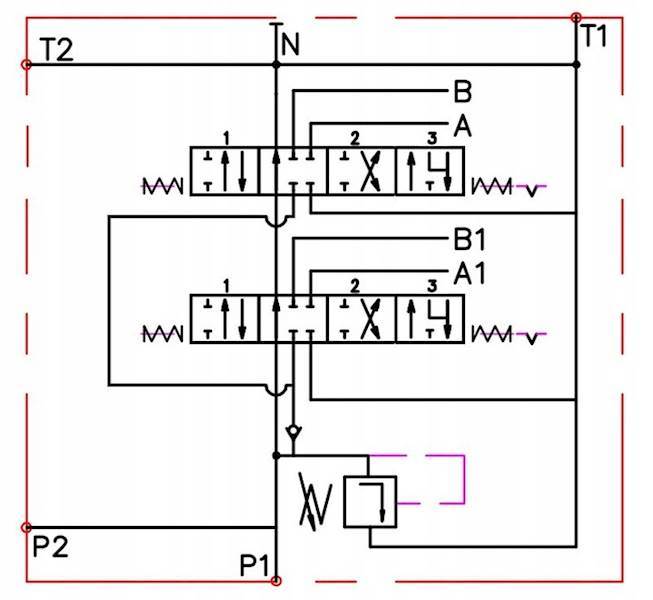

Sterowanie:

Dźwignia czteropozycyjna (1 - 0 - 2 - 3), trzy pozycje (1 - 0 - 2) na sprężynie (dźwignia sama wraca do pionu), pozycja (3) pływająca na zatrzasku (dźwignia zatrzymuje się w pozycji pływającej):

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
• Pozycja 3 pływająca z zatrzaskiem (dźwignia ustawiona w pozycji maksymalnie do przodu) tłoczysko siłownika pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 3/4''

Sekcje (A1, A2 ; B1, B2): gwint wewnętrzny BSP 1/2''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.
