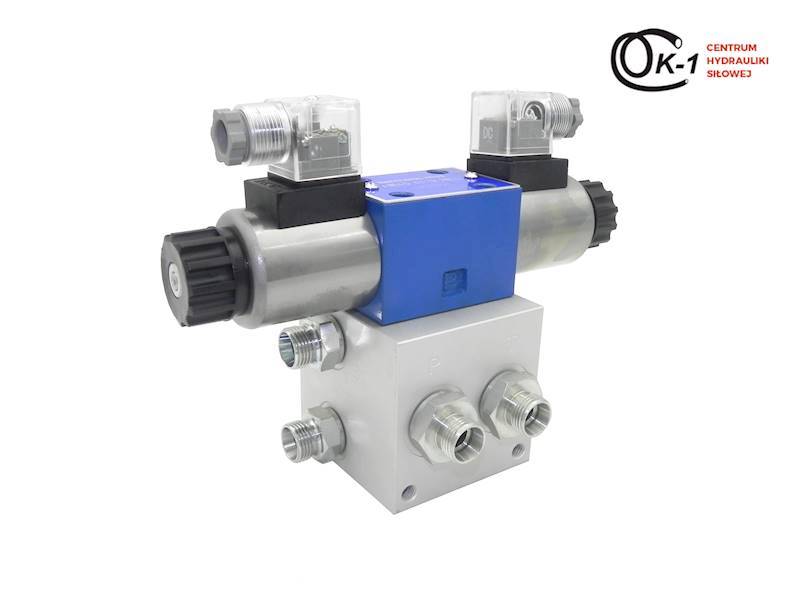

ROZDZIELACZ HYDRAULICZNY 1 SEKCJA 60L ELEKTRYCZNY 230V PTB

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 1 SEK CETOP 03 NG6
STEROWANY ELEKTRYCZNIE 230V

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Dane techniczne:

W zestawie komplet przyłączy z wyjściem M18x1.5 oraz komplet wtyczek elektrycznych 230VAC ze świecącymi diodami.

Zalecany przepływ oleju układzie: 0 - 60 l/min.

Przykładowe sterowanie: siłownikiem 2-stronnego działania.

Materiał:

Korpus rozdzielacza i suwak stalowy, wtyczki elektryczne i nakrętki dociskające plastikowe, blok stalowy.

Sterowanie:

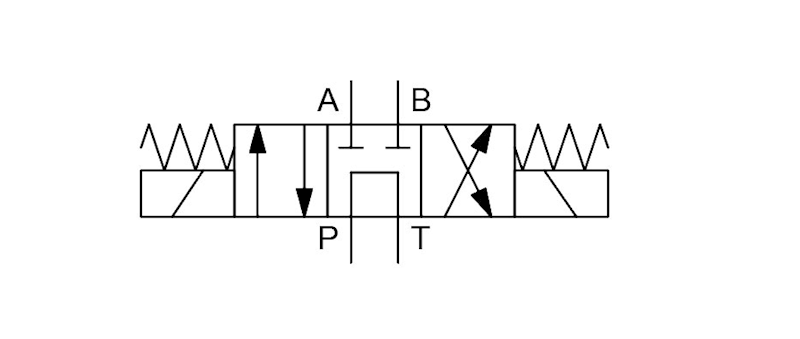

Suwak trzypozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (0), olej przechodzi swobodnie przez rozdzielacz do kanału powrotnego, pompa wtedy nie pracuje na ciśnieniu i jest odciążona.

Zasada działania suwaka:

Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Prąd:

Zasilanie 230 V AC

Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.

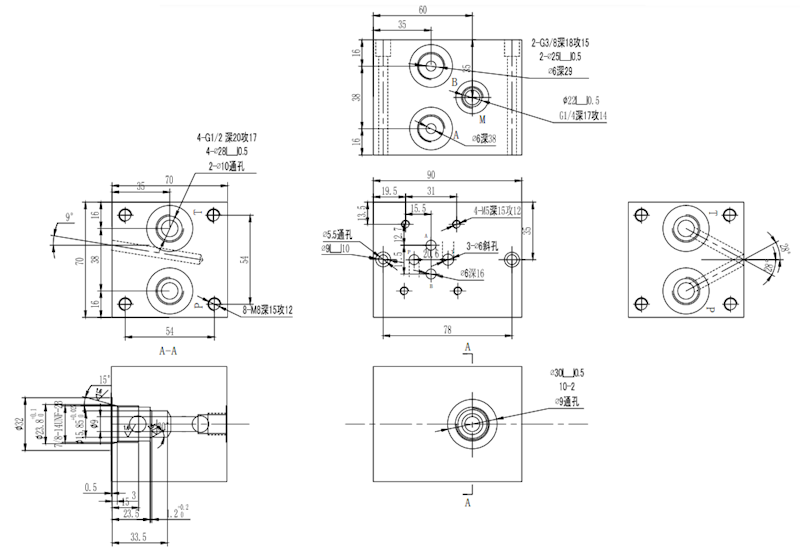

Podłączenie:

Zasilanie z pompy (P1): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T1): gwint wewnętrzny BSP 1/2''

Sekcje (A1,B1): gwint wewnętrzny BSP 3/8''

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
