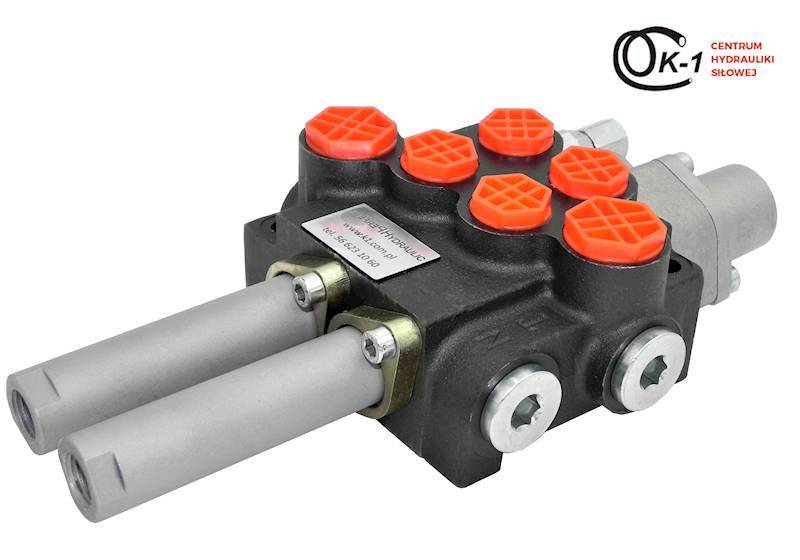

ROZDZIELACZ 2 SEKCYJNY 40L STER. LINKAMI 2xPŁYWAJĄCA

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY P40

STEROWANY LINKAMI Z DWIEMA SEKCJAMI PŁYWAJĄCYMI

Nazwa własna: ROZDZIELACZ HYD 2 SEK 40L LINKI 2SP 02P40K16K16GV1

Symbol własny: Q40/2 LINKI 2SP

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu sterowania lub potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza kabiną. W kabinie pozostaje tylko jednostka sterowania np. joystick który połączony jest z rozdzielaczem za pomocą linek.

Sekcja pływająca inaczej wolny spływ, wykorzystywana m.in. do pługów śnieżnych lub w ładowaczach czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza przed uszkodzeniem elementy, które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40 l/min.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

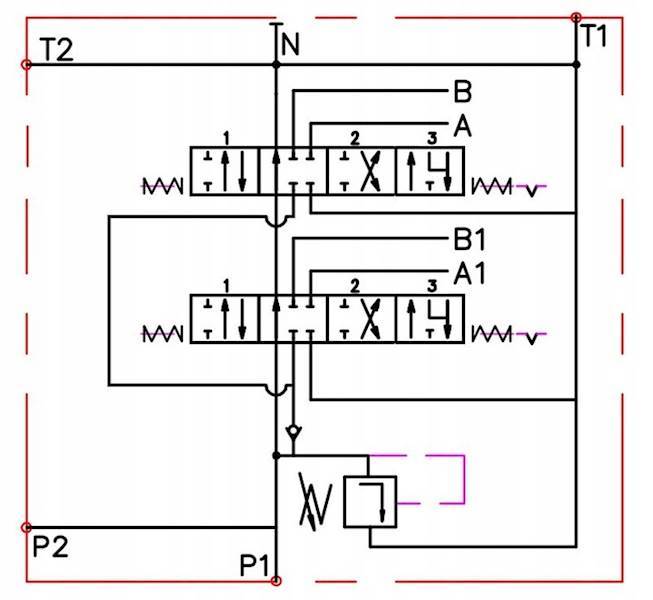

Sterowanie:

Oba suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej gdy puścimy joystick. W pozycji neutralnej olej idzie na przelew a pompa wtedy jest odciążona.

Zaleca się sterowanie joystickiem pięciopozycyjnym (1 - 2 - 0 - 3 - 4):

• Pozycja 0 neutralna (joystick ustawiony w pionie) tłoczyska obu siłowników stoją - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia joysticka ustawiona w pozycji ukośnej do przodu) tłoczysko pierwszego siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia joysticka ustawiona w pozycji ukośnej do tyłu) tłoczysko pierwszego siłownika chowa się.
• Pozycja 3 robocza (dźwignia joysticka ustawiona w pozycji ukośnej w lewo) tłoczysko drugiego siłownika wysuwa się.
• Pozycja 4 robocza (dźwignia joysticka ustawiona w pozycji ukośnej w prawo) tłoczysko drugiego siłownika chowa się.

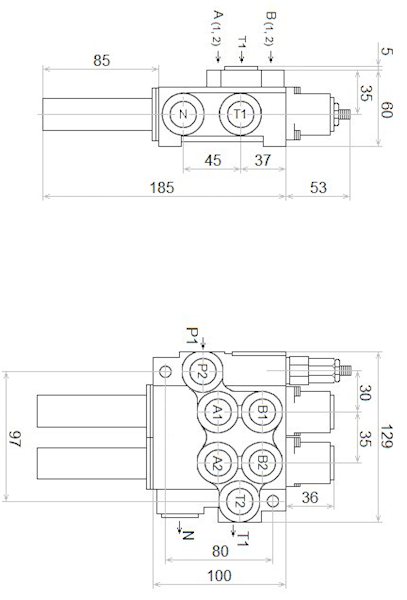

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny  BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''

Sekcje (A1, A2 ; B1, B2): gwint wewnętrzny BSP 3/8''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej  regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
