Charakterystyka:

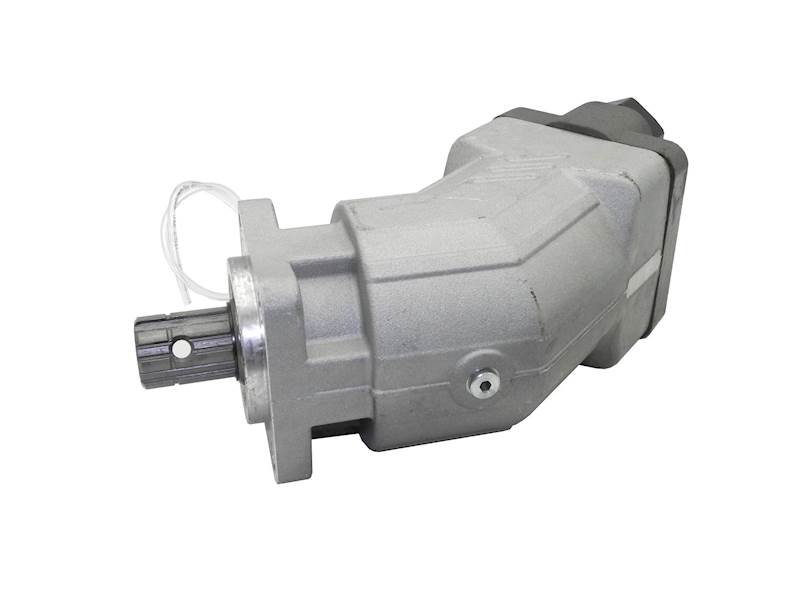

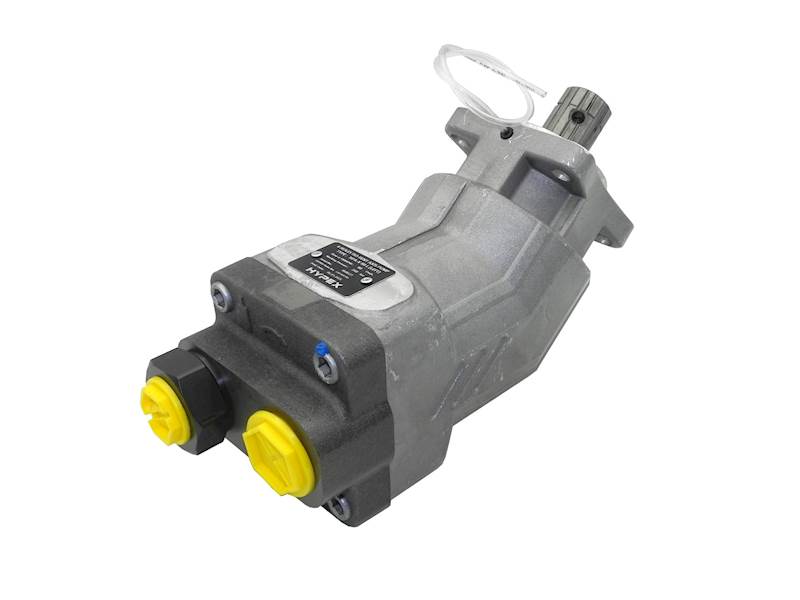

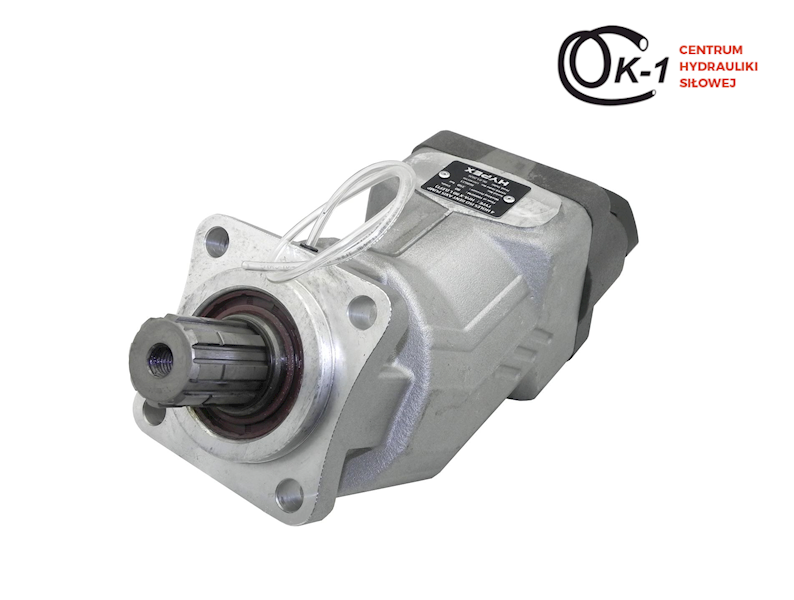

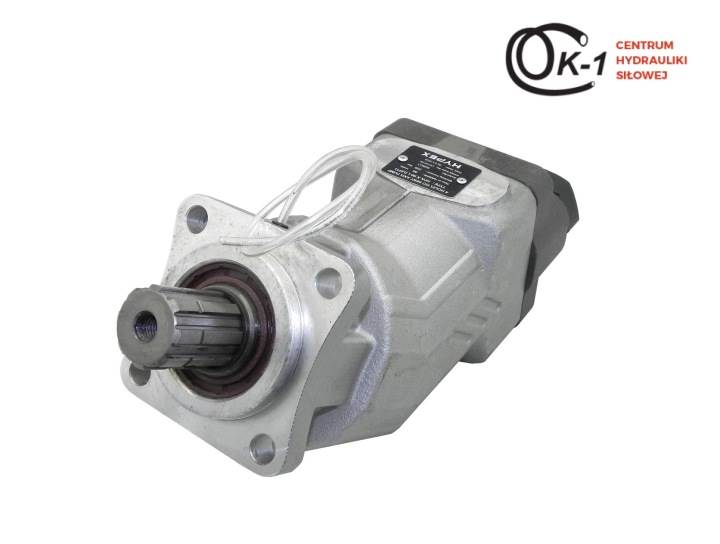

Pompa hydrauliczna tłoczkowa skośna HYPEX 63cm3 138L/min

Pompy tłokowe osiowe HYPEX o konstrukcji z osią ukośną są standardowo przystosowane do obrotów lewoskrętnych. Kierunek obrotów można w prosty i bezpieczny sposób zmienić.

W stanie fabrycznym króciec ciśnieniowy jest zamontowany w prawym przyłączu pompy. Patrząc od strony wału napędowego, pompa obraca się w lewo (przeciwnie do ruchu wskazówek zegara). Przystawka odbioru mocy (PTO) obraca się w prawo. Jeżeli stosowana jest przystawka odbioru mocy o lewym kierunku obrotów, należy zmienić kierunek obrotów pompy hydraulicznej.

Uwaga! Jeśli podczas zmiany kierunku obrotów zostanie poruszony wał napędowy pompy, może dojść do uszkodzenia zespołu tłoków osiowych. Po wykręceniu króćca ciśnieniowego nie wolno obracać wałem napędowym pompy.

Przed uruchomieniem pompę należy dokładnie odpowietrzyć.

Dane techniczne

• Kołnierz przyłączeniowy zgodny z ISO 7653.
• Wał napędowy B8 × 32 × 36 zgodny z DIN 5462 lub ISO 7653.
• Przeznaczona do pracy z olejami mineralnymi zgodnymi z DIN 51524-2 HLP o lepkości 10–750 cSt (mm²/s).
• Zalecany zakres lepkości podczas pracy: 20–40 cSt (mm²/s).
• Wymagana filtracja oleju: 10 µm, klasa czystości ISO 4406 18/13.
• Zakres ciśnienia na wlocie: 0,8–2 bar (ciśnienie bezwzględne).

Konstrukcja: Pompa o stałym ciśnieniu

Wersja: Pompa jednoobwodowa

Kierunek obrotów: w lewo

Strumień maks. (l/min): 138.6

Wydajność (cm³/obr.): 63

Maks. liczba obrotów (1/min): 2200

Ciśnienie robocze maks. (bar): 350

Wałek napędowy: 8x32x36

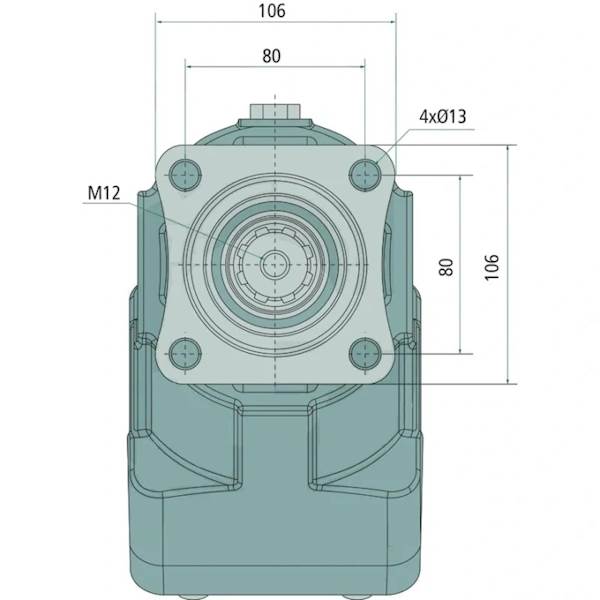

Dopasowanie Ø (mm): 80

Koło otworów płyty adaptera (mm): 80 x 80 (4x)

Przyłącze - wyjście: G 3/4" (BSP)

Przyłącze - wejście: G1" (BSP)

Typ pompy: PA

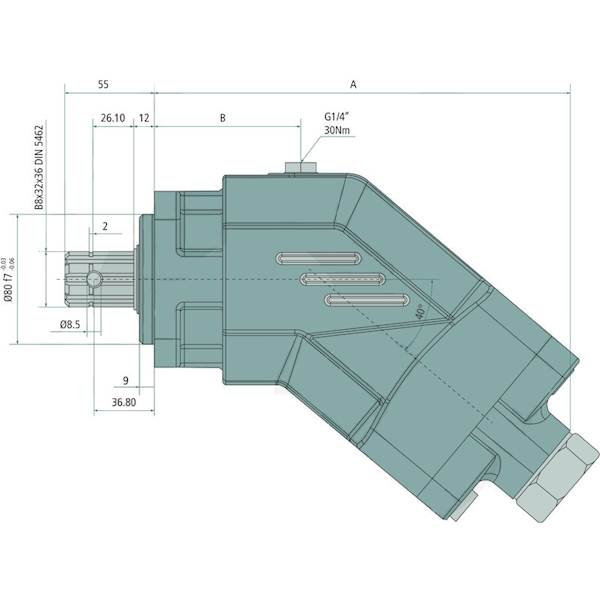

A (mm): 218

Przyłącze BSP: G 3/4″

B (mm): 80

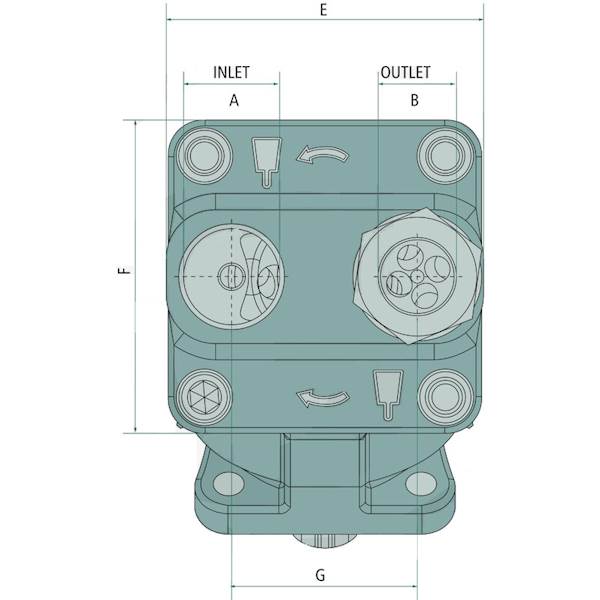

E (mm): 110.5

F (mm): 108

G (mm): 64

Przyłącze A (BSP): G 1"
