Charakterystyka:

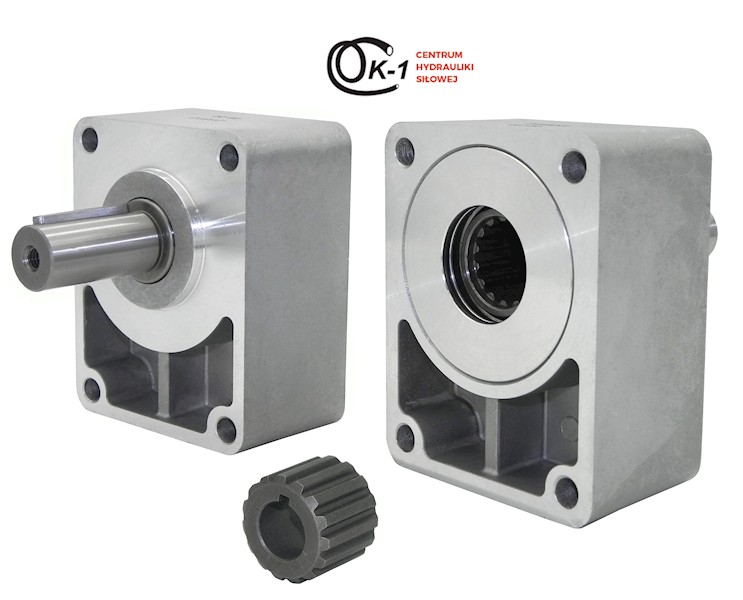

PRZYSTAWKA PODPORA ŁOŻYSKOWA DO POMPY GR2 fi 22mm + TULEJA Z15

Nazwa własna: Podpora łożyskowa XV2P + Tuleja Z15

Symbol własny: XV2P PODPORA+TULEJA

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Ze względu na swoje ułożyskowanie podpora pozwala przenosić obciążenia na wałku tym samym odciążając wałek naszej pompy lub silnika. W ten sposób możemy napędzić pompę np. przez koło pasowe.

Tuleja wielowypustowa służy do połączenia wału napędowego pompy z elementem napędowym, np. przekładnią czy podporą łożyskową.

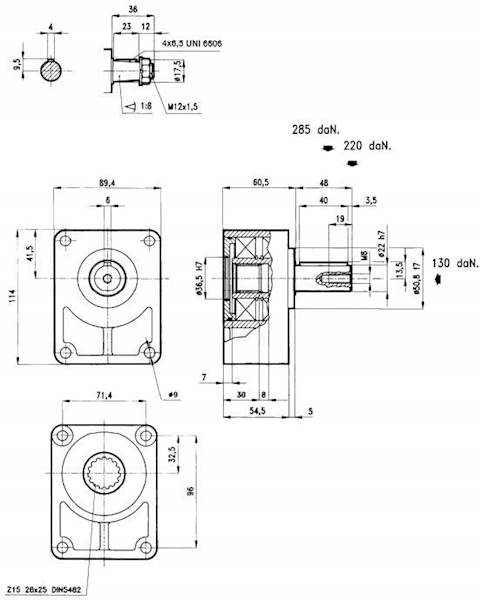

Dane techniczne przystawki:

Właściwości: Wychwytywanie sił promieniowych i osiowych

Typ pompy: GR2; E (71,5 x 96); 36,5

Wał pompy: stożkowy 1:8

Typ wału: ø 22 mm

Średnica zamka: 50,8 mm

Rozstaw otworów montażowych: 71.5 x 96 mm

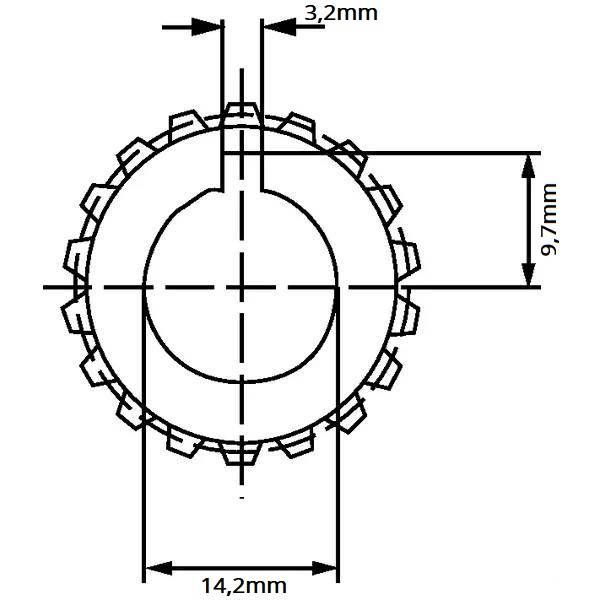

Dane techniczne tulei:

Długość [mm]: 22,0

Średnica zew. [mm]: 27,5

Wielowypust: z15 x 25 x 28

Ilość frezów zew.: 15

Stożek: 1:8

Typ pompy: 2

B [mm] Wpust: 3,2

C [mm]: 9,7

D [mm] Średnica wew. 14,2

Typ pompy: Grupa 2

Standard: DIN 5482
