Charakterystyka:

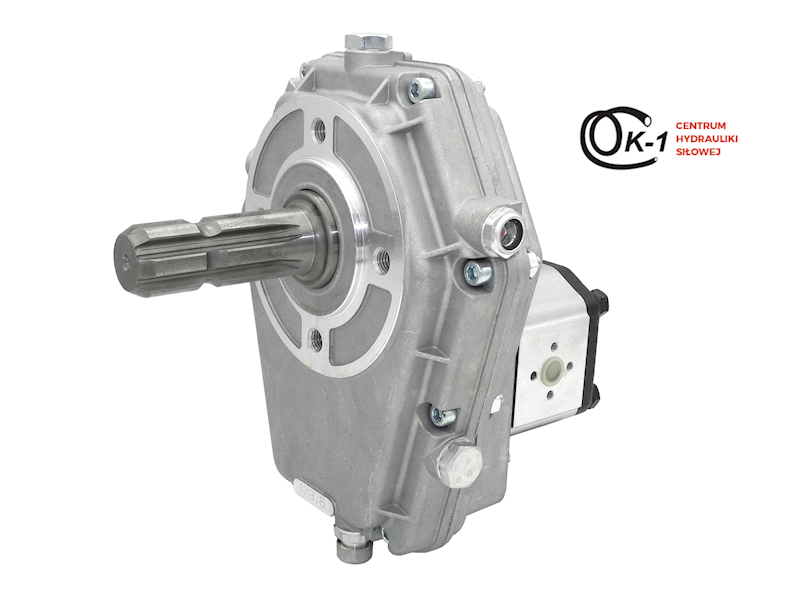

MULTIPLIKATOR Z POMPĄ HYDRAULICZNĄ

Skład zestawu:

• multiplikator 1:3.8
• pompa zębata 39 cm3
• sprzęgło łączące

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Mocny i wydajny zestaw, idealnie nadaje się do małych i średnich maszyn leśnych, budowlanych i ciągników m. in C-330, C-360, C-385, ZETOR, MF i innych posiadających napęd z wałka WOM.

Stosowany wszędzie tam gdzie oryginalna pompa hydrauliczna zamontowana w maszynie nie jest wystarczająco mocna i wydajna lub w przypadku gdy potrzebny jest dodatkowy, nowy układ hydrauliczny potrzebny do sterowania nowo zainstalowanym sprzętem.

Dane techniczne zestawu:

Przekładnia posiada wystający wałek WOM, rozwiązanie to umożliwia  napędzanie przekładni różnego rodzaju wałami kardana lub wałkami przekaźnika.

Rozwiązanie to umożliwia zamocowanie przekładni dalej od ciągnika lub innego źródła napędu WOM i umieszczenie jej np. bezpośrednio na maszynie roboczej.

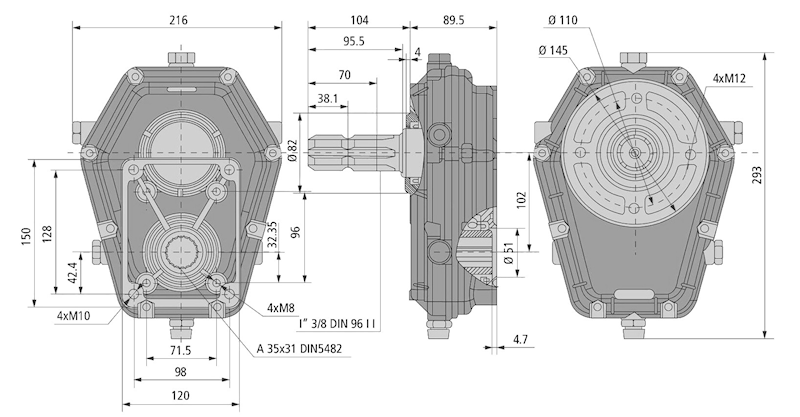

Dane techniczne przekładni:

Przełożenie: 1:3.8 Moc max: 20 kW

Pasuje na typowy wałek WOM 1,3/8"

Obroty na wałku WOM: max 540 obr/min

Posiada wizjer do sprawdzenia poziomu oleju przekładniowego.

Możliwość pracy z pompami drugiej i trzeciej grupy

Materiał: korpus aluminium, koła zębate stal

Wymaga zalania olejem przekładniowym

Przy pierwszym użyciu, dla zwiększenia żywotności przekładni, zaleca się wymianę oleju po pierwszych 50 roboczogodzinach.

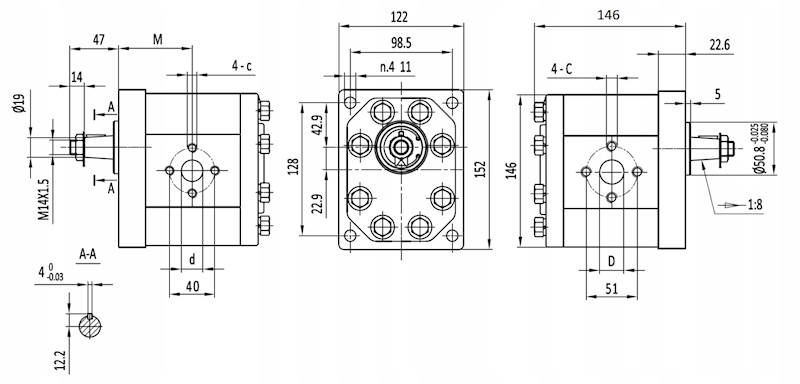

Dane techniczne pompy:

Objętość geometryczna: 39 cm3/obr

Kierunek obrotów: prawy

Maksymalna prędkość obrotowa: 2500 obr/min

Maksymalne ciśnienie w pracy ciągłej: do 23 MPa

Port ssanie D1: 40mm (4xM8) , B1: 19mm

Port tłoczenie D2: 51mm (4xM10) , B2: 27mm

Wydajność zestawu:

Wydajność zależy od obrotów wałka WOM do którego zestaw jest podpięty. Czym wyższe obroty na WOM, tym bardziej wydajna jest pompa.

Wydajność zestawu w l/min względem obrotów na wałku WOM:

• 220obr/min na WOM wydajność 32L/min
• 320obr/min na WOM wydajność 47L/min
• 430obr/min na WOM wydajność 63L/min
• 540obr/min na WOM wydajność 80L/min

Wydajność zestawu w l/min względem obrotów silnika w ciągnikach C-330, C-360, C-385, ZETOR, MF 255 i pochodnych:

• 800obr/min na silniku wydajność 32L/min
• 1200obr/min na silniku wydajność 47L/min
• 1600obr/min na silniku wydajność 63L/min
• 2000obr/min na silniku wydajność 80L/min
