Charakterystyka:

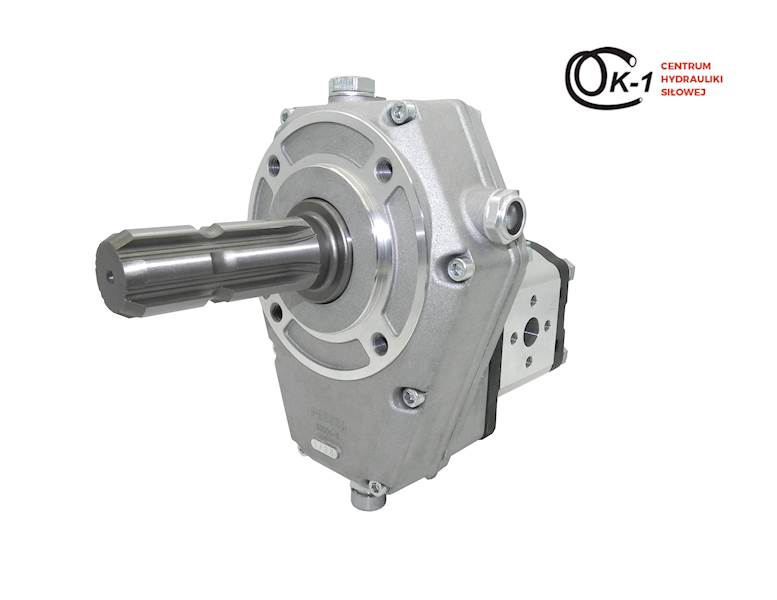

MULTIPLIKATOR MAŁY "MINI"

W ZESTAWIE Z POMPĄ HYDRAULICZNĄ

Skład zestawu:

• multiplikator 1:3.8
• pompa zębata 10 cm3
• sprzęgło łączące

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Kompaktowy zestaw, idealnie nadaje się do małych i średnich maszyn leśnych, budowlanych, ciągników i innych posiadających na wyjściu wałek  WOM. Mała przekładnia pozwala zamontować zestaw w miejscach trudno dostępnych oraz na ciągnikach i maszynach, które posiadają mało miejsca  na zamontowanie przekładni.

Stosowany wszędzie tam gdzie oryginalna pompa hydrauliczna zamontowana w maszynie nie jest wystarczająco mocna i wydajna lub w przypadku gdy potrzebny jest dodatkowy, nowy układ hydrauliczny potrzebny do sterowania nowo zainstalowanym sprzętem.

Dane techniczne zestawu:

Przekładnia posiada wystający wałek WOM, rozwiązanie to umożliwia  napędzanie przekładni różnego rodzaju wałami kardana lub wałkami przekaźnika.

Rozwiązanie to umożliwia zamocowanie przekładni dalej od ciągnika lub innego źródła napędu WOM i umieszczenie jej np. bezpośrednio na maszynie roboczej.

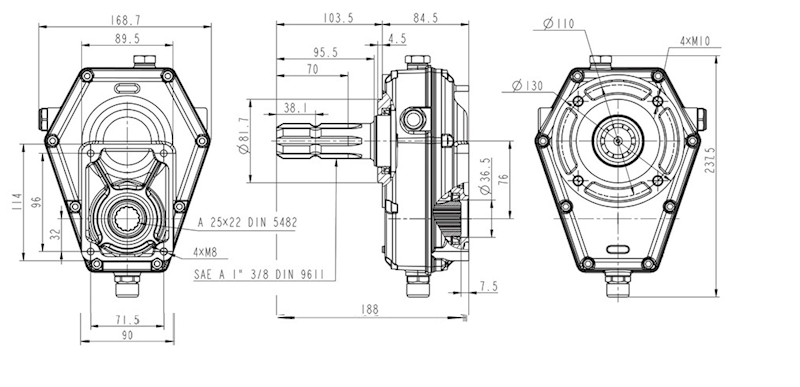

Dane techniczne przekładni:

Przełożenie: 1:3.8 Moc max: 10 kW

Pasuje na typowy wałek WOM 1,3/8"

Obroty na wałku WOM: max 540 obr/min

Posiada wizjer do sprawdzenia poziomu oleju przekładniowego.

Możliwość pracy z pompami drugiej grupy

Materiał: korpus aluminium, koła zębate stal

Wymaga zalania olejem przekładniowym

Przy pierwszym użyciu, dla zwiększenia żywotności przekładni, zaleca się wymianę oleju po pierwszych 50 roboczogodzinach.

Dane techniczne pompy:

Objętość geometryczna: 10 cm3/obr

Kierunek obrotów: prawy

Maksymalna prędkość obrotowa: 3000 obr/min

Maksymalne ciśnienie w pracy ciągłej: do 25 MPa

Wydajność zestawu:

Wydajność zależy od obrotów wałka WOM do którego zestaw jest podpięty. Czym wyższe obroty na WOM, tym bardziej wydajna jest pompa.

Wydajność zestawu w l/min względem obrotów na wałku WOM:

• 220obr/min na WOM wydajność 8L/min
• 320obr/min na WOM wydajność 12L/min
• 430obr/min na WOM wydajność 16L/min
• 540obr/min na WOM wydajność 20L/min
