Charakterystyka:

ZAWÓR HYDRAULICZNY ZWROTNY VBPSL 3/4" Z PILOTEM ZWALNIAJĄCYM BLOKADĘ

Zasada działania:

Zawór zwrotny sterowany służy do blokowania przepływu oleju w jednym kierunku, w przeciwnym kierunku przepływ jest zawsze swobodny. Zawór daje możliwość zdjęcia blokady przepływu zwrotnego za pomocą pilota, który jest sterowany ciśnieniem.

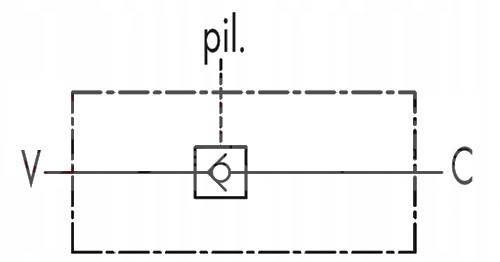

Podłączenie:

Przepływ jest zawsze swobodny z V do C, natomiast zablokowany jest z C do V. Przepływ z C do V odblokowuje się po podaniu ciśnienia na pil.

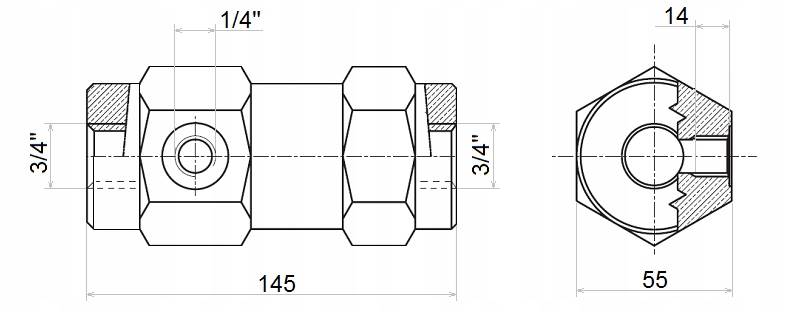

Dane techniczne:

• Maksymalny przepływ: 80 l/min
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty wewnętrzne w korpusie V i C: 3/4'' [BSP]
• Gwint wewnętrzny w korpusie pil.: 3/4'' [BSP]
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 250 bar
• Ciśnienie otwarcia przepływu z V do C: 0,5 bar
• Ciśnienie zwolnienia blokady pilota: 4 bar
• Waga: 2,040 kg
