Charakterystyka:

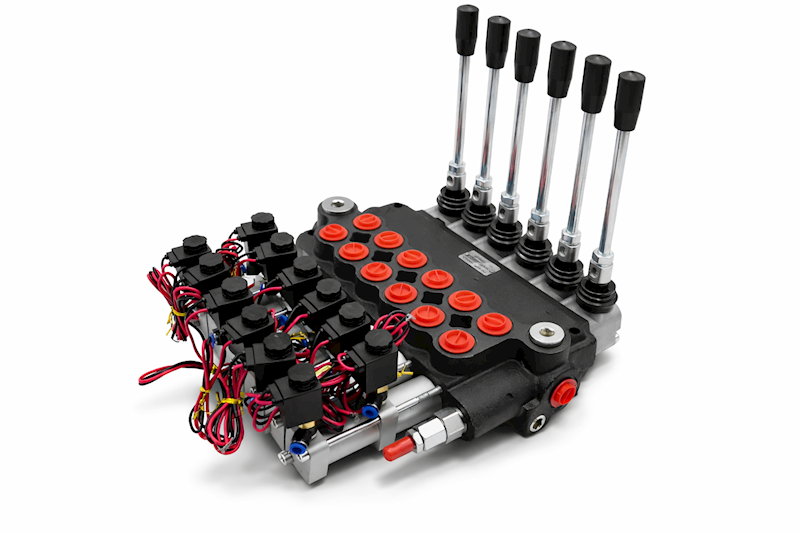

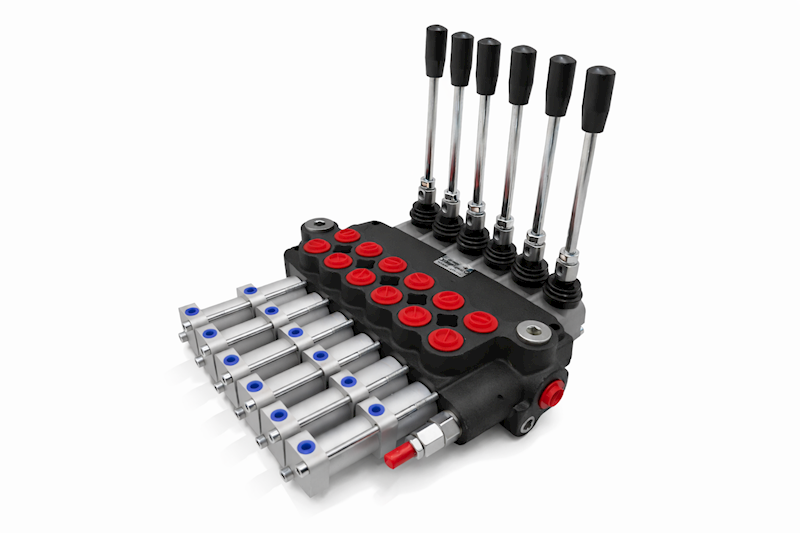

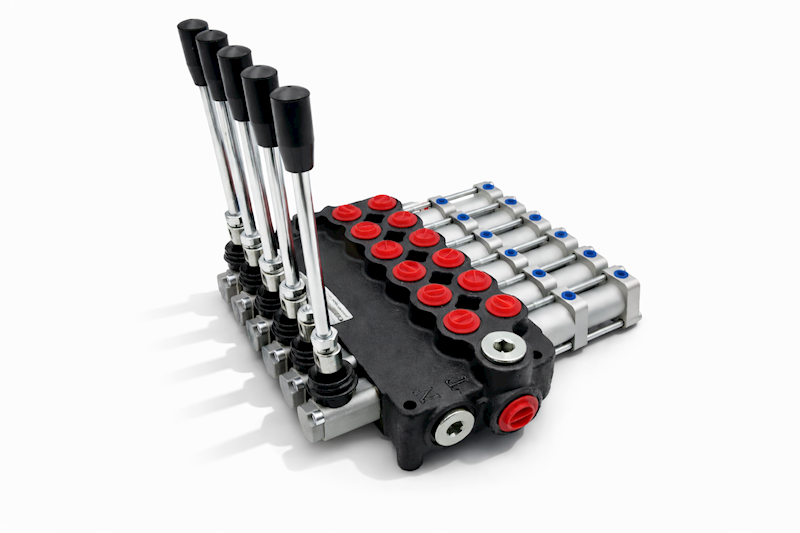

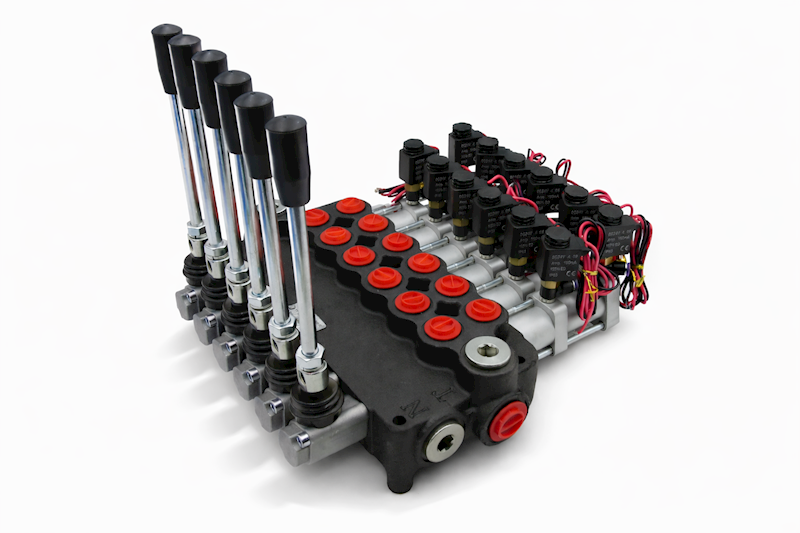

ROZDZIELACZ HYDRAULICZNY 6 SEKCYJNY P80 STEROWANY PNEUMATYCZNIE LUB DŹWIGNIĄ Z CEWKAMI 24V DC

Zastosowanie:

Rozdzielacz stosowany w pojazdach i maszynach, które posiadają układ pneumatyczny wyposażony w sterownik zdolny do sterowania rozdzielaczem hydraulicznym.

Dane techniczne:

Zalecany przepływ oleju układzie hydraulicznym: 0 - 80 l/min.

Przykładowe sterowanie: sześcioma siłownikami 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu hydraulicznego (wymagana tuleja ciśnieniowa).

Sterowanie ręczne:

Dźwignia trzypozycyjna (1 - 0 - 2), na sprężynie, czyli sama wraca do pionu:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Sterowanie pneumatyczne:

• Pozycja 0 neutralna (brak ciśnienia pneumatycznego na portach) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (ciśnienie pneumatyczne na porcie pierwszym) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (ciśnienie pneumatyczne na porcie drugim) tłoczysko siłownika chowa się.

Sterowanie elektryczne:

• Pozycja 0 neutralna (brak napięcia na cewkach) tłoczysko siłownika stoi – olej idzie na przelew.
• Pozycja 1 robocza (podanie napięcia na pierwszą cewkę) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (podanie napięcia na drugą cewkę) tłoczysko siłownika chowa się.

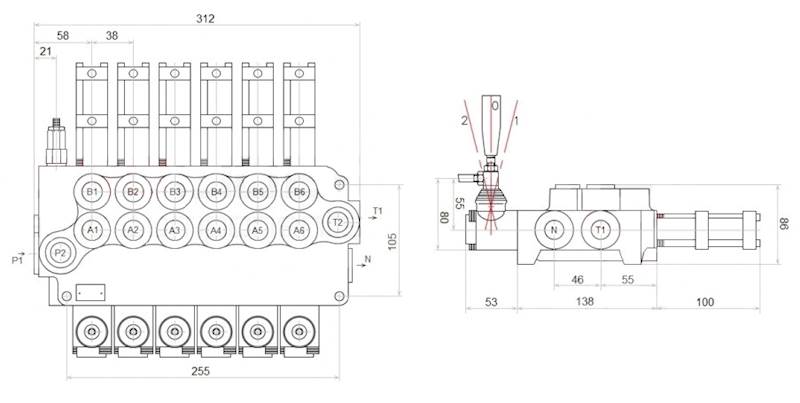

Podłączenie:

• Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 3/4''
• Sekcje (A i B): gwint wewnętrzny BSP 1/2''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 3/4"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 20 l/min

190 bar przy 40 l/min

200 bar przy 60 l/min

210 bar przy 80 l/min

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Układ pneumatyczny:

Sterowanie cewkami: 24V DC

Podłączenie:

• Porty 1 i 2, gwint wewnętrzny w korpusie: BSP 1/8"

Zakres ciśnień:

• Zalecanie ciśnienie powietrza 5 - 10 bar
