ROZDZIELACZ HYDRAULICZNY 2 SEKCJE PŁYWAJĄCA + GNIAZDA EURO

Charakterystyka:

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY P40L/min Z SEKCJĄ PŁYWAJĄCĄ

W ZESTAWIE Z KOMPLETEM SZYBKOZŁĄCZY GNIAZD PAV (EURO)

Nazwa własna: ROZDZIELACZ HYDR 2 SEKCJE 40L PAV 02P40A1K16GKZ1

Symbol własny: Q40/2 1SP PAV

Zastosowanie:

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40l/min.

Przykładowe sterowanie: dwa siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Pierwsza dźwignia trzypozycyjna (1 - 0 - 2), na sprężynie, czyli sama wraca do pionu:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Druga dźwignia czteropozycyjna (1 - 0 - 2 - 3), trzy pozycje (1 - 0 - 2) na sprężynie (dźwignia sama wraca do pionu), pozycja (3) pływająca na zatrzasku (dźwignia zatrzymuje się w pozycji pływającej):

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
• Pozycja 3 pływająca z zatrzaskiem (dźwignia ustawiona w pozycji maksymalnie do przodu) tłoczysko siłownika pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.

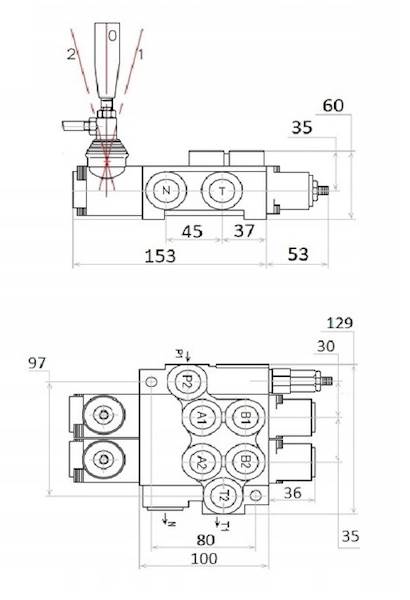

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''

Sekcje (A1, A2; B1, B2): szybkozłącza gniazda typu EURO

Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
