Charakterystyka:

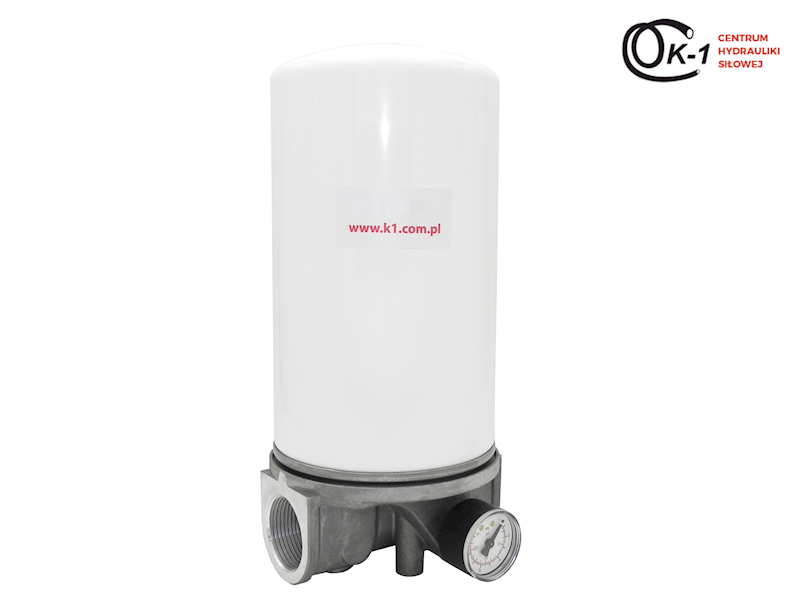

FILTR LINIOWY DO MONTAŻU NA POWROCIE

PRZEPŁYW MAKSYMALNY: 150L/min

Filtr: SH 63203

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Filtr montowany w zewnętrznych układach hydraulicznych, na linii powrotnej.  Ma bardzo szerokie zastosowanie w hydraulice, zabezpiecza delikatne elementy zestawu, typu pompa i rozdzielacz, przed uszkodzeniem. Może być montowany bezpośrednio do zbiornika.

Filtr jest wyposażony w specjalny zawór tzw bypass, który zapewnia obejście strumienia oleju w przypadku zabrudzenia i zablokowania siatki filtrującej. Zawór załącza się przy ciśnieniu 1,7 bar i zabezpiecza filtr przed rozerwaniem.

Zalecamy dobierać filtry o stosunkowo większym przepływie niż jest wymagany w danym układzie hydraulicznym. Powodem tego jest to, że zastosowanie gęstego oleju lub dość niska, ujemna temperatura może spowodować zmniejszenie przepływu nawet o 40%.

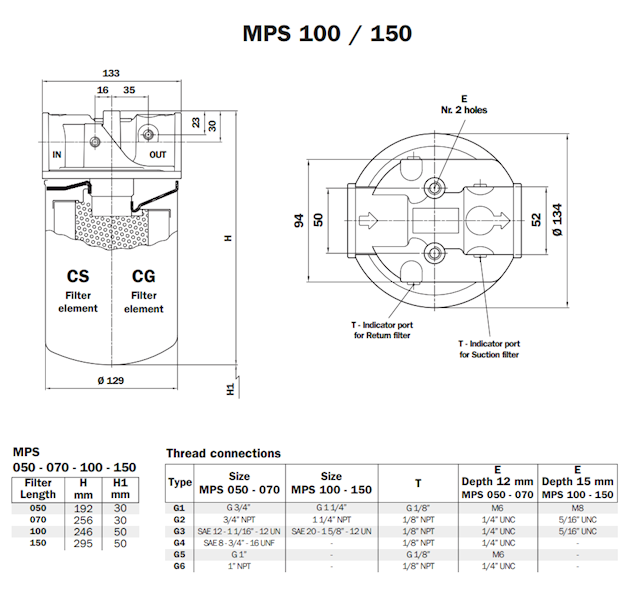

Dane techniczne:

Typ filtra: liniowy powrotny

Gwint wewnętrzny (z obu stron): 1.1/4"

Filtracja: 25 µ

Materiał filtrujący: impregnowana celuloza

Max.ciśnienie: 12bar

Ciśnienie rozrywające: 25bar

Ciśnienie zaworu bypass: 1,75bar

Przepływ:

Poniższe dane bazują na układzie z olejem mineralnym o lepkości 30mm²/s (cSt) i maksymalnym spadku ciśnienia 0,4 bar dla filtrów powrotnych oraz 8 kPa dla filtrów ssawnych.

Powrót: 150 L/min

Wkład filtra jest wymienny i można go kupić na innych naszych aukcjach
